Interoperabilità dei dati nel BIM è la capacità dei dati del Building Information Modeling (BIM) di essere scambiati, compresi e riutilizzati su diverse piattaforme digitali, in particolare Sistemi informativi geografici (GIS)—senza alcuna perdita di precisione, significato o contesto. Con la continua evoluzione dei progetti infrastrutturali, delle città intelligenti e dei gemelli digitali, l’interoperabilità tra BIM e GIS è diventata un requisito fondamentale piuttosto che un semplice complemento tecnico.
Noi di Monarch Innovation consideriamo l’interoperabilità dei dati come il fondamento di soluzioni infrastrutturali connesse, intelligenti e scalabili.
Interoperabilità dei dati nel BIM si riferisce allo scambio fluido e alla corretta interpretazione dei dati BIM tra sistemi quali il GIS, garantendo la coerenza delle informazioni spaziali, geometriche e semantiche durante l’intero ciclo di vita del bene.

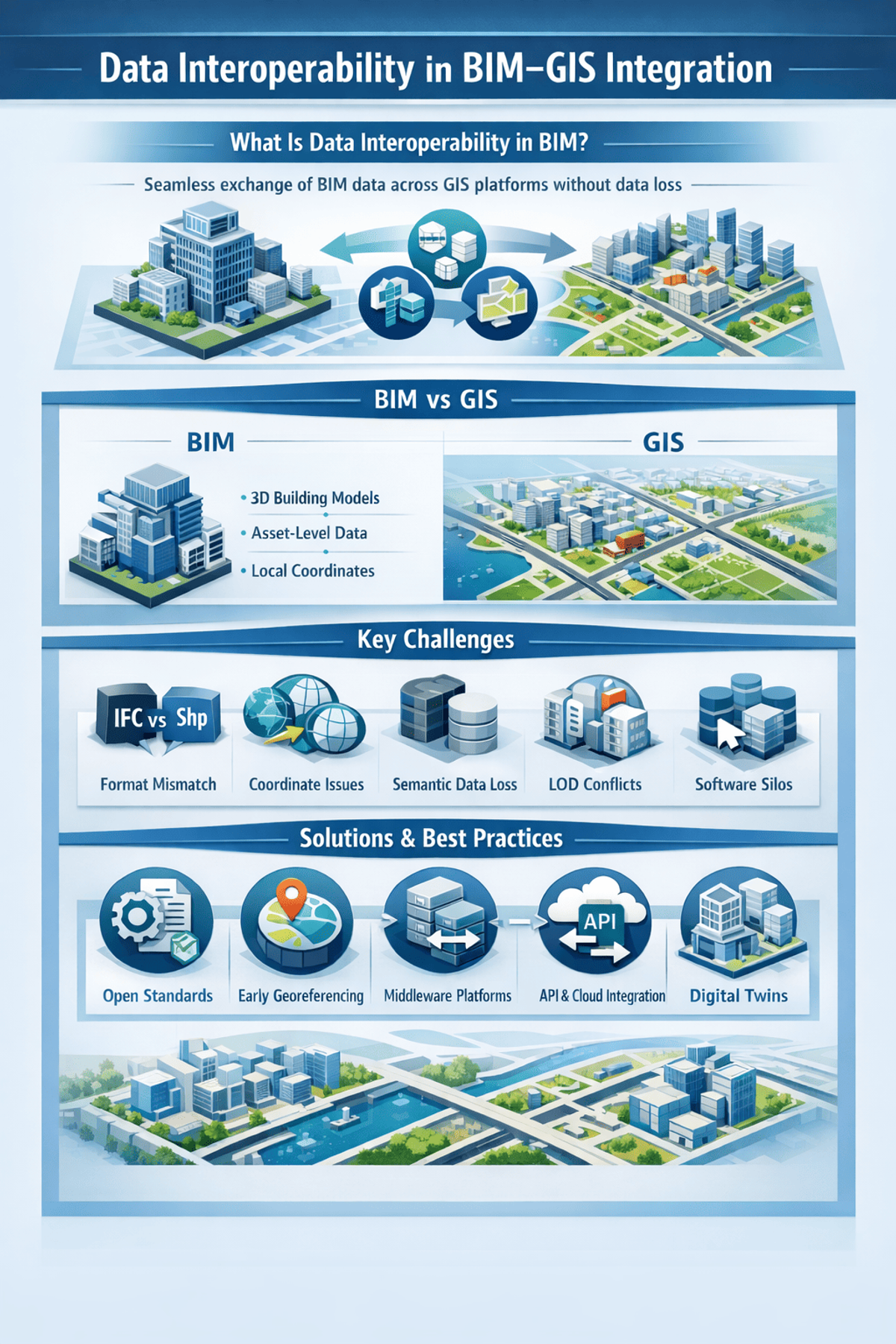

Comprendere l’interoperabilità dei dati nel contesto BIM-GIS
Il BIM e il GIS sono stati progettati per scopi diversi. Il BIM si concentra su informazioni dettagliate relative agli edifici e alle risorse, tra cui geometria, materiali e dati sul ciclo di vita. Il GIS, invece, gestisce informazioni spaziali e geografiche su larga scala, quali il rilievo del terreno, le reti, l’uso del suolo e i dati ambientali.
L'interoperabilità dei dati fa da ponte tra questi due ambiti, consentendo il riutilizzo delle informazioni generate durante la progettazione e la costruzione per la pianificazione, la gestione operativa, la gestione patrimoniale e l'analisi su scala urbana. Senza interoperabilità, i modelli BIM rimangono isolati negli strumenti di progettazione, mentre le piattaforme GIS non dispongono delle informazioni dettagliate necessarie per un processo decisionale accurato in materia di infrastrutture.
Perché l’interoperabilità dei dati è importante nell’integrazione tra BIM e GIS?
Un'efficace interoperabilità dei dati nel BIM consente alle organizzazioni di:
- Collegare i dati a livello di edificio al contesto geografico reale
- Migliorare il coordinamento tra architetti, ingegneri, progettisti e proprietari degli immobili
- Ridurre le operazioni manuali di rielaborazione dei dati e gli errori
- Favorire una pianificazione, una costruzione e una gestione più efficienti
Per le infrastrutture intelligenti, le reti di trasporto, i servizi pubblici e i progetti di sviluppo urbano, l’interoperabilità tra BIM e GIS è fondamentale per garantire efficienza e sostenibilità a lungo termine.
Principali sfide nell'interoperabilità dei dati BIM-GIS
1. Formati di dati incompatibili
Le piattaforme BIM utilizzano in genere formati come l’IFC o file nativi dei programmi di creazione, mentre i sistemi GIS si basano su formati spaziali come gli Shapefile, GeoJSON, o geodatabase. La conversione diretta comporta spesso distorsioni geometriche, perdita di attributi o una mappatura incompleta dei dati.
2. Problematiche relative al sistema di coordinate e alla georeferenziazione
I modelli BIM vengono solitamente creati utilizzando sistemi di coordinate locali o specifici del progetto. Il GIS, invece, si basa su sistemi di riferimento coordinati globali o regionali. Il disallineamento tra questi sistemi comporta un posizionamento impreciso e incongruenze spaziali.
3. Discrepanza semantica dei dati
Gli oggetti BIM contengono informazioni semantiche dettagliate, tra cui materiali, dati prestazionali e attributi relativi al ciclo di vita. Quando vengono trasferiti in un sistema GIS, gran parte di queste informazioni può risultare semplificata o andare persa a causa della limitata compatibilità degli schemi.
4. Conflitti relativi al livello di dettaglio (LOD)
I modelli BIM sono estremamente dettagliati e spesso superano i requisiti delle piattaforme GIS o la loro capacità di elaborazione efficiente. I sistemi GIS prediligono una geometria generalizzata, il che rende difficile trovare un equilibrio tra prestazioni e completezza dei dati.
5. Silos di software e piattaforme
Molti strumenti BIM e GIS si basano su ecosistemi proprietari. L'interoperabilità limitata, le API chiuse e gli standard non uniformi rendono lo scambio automatico dei dati complesso e dispendioso in termini di tempo.
Soluzioni collaudate alle sfide dell'interoperabilità tra BIM e GIS
1. Utilizzare modelli di dati aperti e standardizzati
L'adozione di standard aperti consente uno scambio coerente dei dati tra le diverse piattaforme. Gli schemi standardizzati riducono la dipendenza dai formati proprietari e contribuiscono a preservare la geometria e gli attributi durante l'integrazione.
2. Applicare il georeferenziazione nella fase iniziale di progettazione
Assegnare coordinate del mondo reale a Modelli BIM effettuato nelle prime fasi di progettazione, garantisce un allineamento spaziale accurato con i sistemi GIS. Il georeferenziazione precoce riduce al minimo gli errori a valle e le rielaborazioni.
3. Implementare i livelli di middleware e di conversione dei dati
Le piattaforme middleware fungono da ponte tra BIM e GIS, mappando le strutture dei dati, trasformando i formati e preservando la semantica. Queste soluzioni automatizzano i flussi di lavoro e riducono la gestione manuale dei dati.
4. Ottimizzare il livello di dettaglio per l'utilizzo nel GIS
La conversione dei modelli BIM in rappresentazioni compatibili con i sistemi GIS contribuisce a mantenere le prestazioni, conservando al contempo le informazioni fondamentali relative alle risorse. Questo approccio garantisce l'usabilità senza sovraccaricare le piattaforme GIS.
5. Abilitare l'integrazione basata su API e sul cloud
Le API e le piattaforme cloud-native supportano la sincronizzazione dei dati in tempo reale o quasi in tempo reale. Ciò consente aggiornamenti continui tra i sistemi BIM e GIS durante l'intero ciclo di vita delle infrastrutture.
6. Adottare strategie basate sul Digital Twin
I gemelli digitali offrono un ambiente unificato in cui coesistono BIM, GIS e dati operativi. Costituiscono un'unica fonte di riferimento per il monitoraggio, l'analisi e l'ottimizzazione a lungo termine delle infrastrutture.
Migliori pratiche per un’interoperabilità BIM-GIS di successo
A Monarch Innovation, il successo dell'integrazione BIM-GIS dipende dai seguenti fattori:
- Pianificazione precoce dell'interoperabilità
- Classificazione standardizzata dei dati e convenzioni di denominazione
- Convalida continua dei dati e controlli di qualità
- Collaborazione interdisciplinare tra i team BIM e GIS
- Un approccio incentrato sul ciclo di vita che favorisce il riutilizzo dei dati a lungo termine
Conclusione
L'interoperabilità dei dati nel BIM è la colonna portante di un'efficace integrazione tra BIM e GIS. Sebbene permangano alcune sfide, quali i formati dei dati, i sistemi di coordinate e le discrepanze semantiche, oggi esistono soluzioni collaudate. Dando priorità all'interoperabilità, le organizzazioni possono sfruttare appieno il valore dei propri dati, favorendo la realizzazione di infrastrutture più intelligenti, una gestione efficiente delle risorse e ecosistemi digitali pronti per il futuro.
A Monarch Innovation, aiutiamo le organizzazioni a superare le sfide legate all'interoperabilità tra BIM e GIS fornendo soluzioni di ingegneria digitale scalabili, basate su standard e orientate al futuro.
Domande frequenti
1. Che cos’è l’interoperabilità dei dati nel BIM?
L'interoperabilità dei dati nel BIM consente ai team di scambiare, interpretare e riutilizzare i dati della modellazione delle informazioni di costruzione (BIM) su diverse piattaforme, compresi i sistemi GIS, senza perdite di dati né errori. Garantisce inoltre che la geometria, gli attributi e le informazioni spaziali rimangano accurati e utilizzabili per tutto il ciclo di vita del progetto.
2. Perché l'interoperabilità dei dati è importante nell'integrazione tra BIM e GIS?
L'interoperabilità dei dati è importante perché collega i modelli BIM dettagliati ai dati geografici del mondo reale. Consente un allineamento spaziale accurato, migliora la pianificazione e l'analisi e supporta le infrastrutture intelligenti, la gestione delle risorse e il processo decisionale a livello urbano.
3. Quali sono le principali sfide relative all'interoperabilità dei dati BIM-GIS?
Le principali sfide relative all'interoperabilità dei dati BIM-GIS includono formati di dati incompatibili, discrepanze tra i sistemi di coordinate, perdita di significato dei dati, conflitti relativi al livello di dettaglio e compartimentazione delle piattaforme software. Questi problemi spesso comportano modelli imprecisi e uno scambio di dati inefficiente.
4. Come è possibile integrare efficacemente i dati BIM e GIS?
I dati BIM e GIS possono essere integrati in modo efficace utilizzando standard di dati aperti, applicando il georeferenziazione nelle prime fasi del processo BIM, sfruttando piattaforme middleware, ottimizzando i livelli di dettaglio e consentendo lo scambio di dati tramite API o basato sul cloud per una sincronizzazione continua.
5. Qual è il ruolo dell'interoperabilità dei dati nei gemelli digitali?
L'interoperabilità dei dati rende possibile la realizzazione dei gemelli digitali, consentendo ai dati BIM, GIS e operativi di integrarsi in un ambiente unificato. Garantisce lo scambio di dati in tempo reale, un contesto spaziale accurato e informazioni sul ciclo di vita per il monitoraggio, l'analisi e l'ottimizzazione delle infrastrutture.
