At vælge mellem Scan til BIM kontra traditionel BIM er ikke blot en teknisk beslutning; den har direkte indflydelse på dit projekts omkostninger, tidsplan og nøjagtighed.
Hvis du arbejder på en eksisterende bygning, er der én metode, der klart er bedre end den anden.
Hvis man starter helt fra bunden, bliver svaret et helt andet.
Denne vejledning forklarer det på en overskuelig måde, så du med sikkerhed kan vælge den rigtige fremgangsmåde.
Scan-til-BIM kontra traditionel BIM – hvad er bedst?
- Scan-til-BIM er bedre til eksisterende bygninger fordi den gengiver virkelighedens forhold med stor nøjagtighed.
- Traditionel BIM er bedre til nybyggeri fordi det er hurtigere og mere omkostningseffektivt.
Den bedste metode afhænger helt af, hvilken type projekt der er tale om, nøjagtighedskravene og budgettet.
Hvad er Scan-to-BIM?
Scan-til-BIM er en proces, hvor bygninger i den virkelige verden optages ved hjælp af LiDAR (laserscanning) eller fotogrammetri og konverteret til en BIM-model.
Det skaber en as-built-tilstandl baseret på de faktiske forhold på stedet og ikke på antagelser.

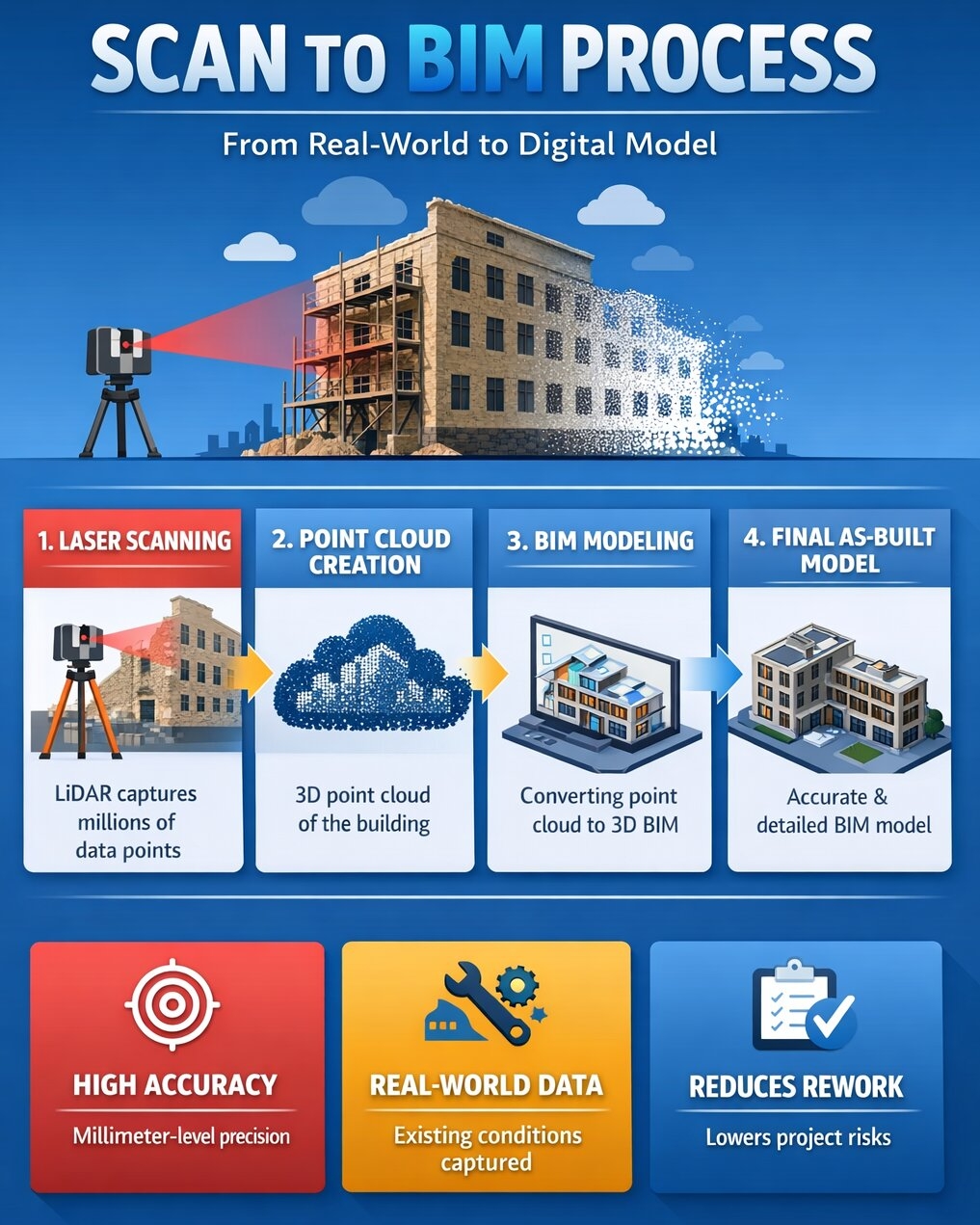

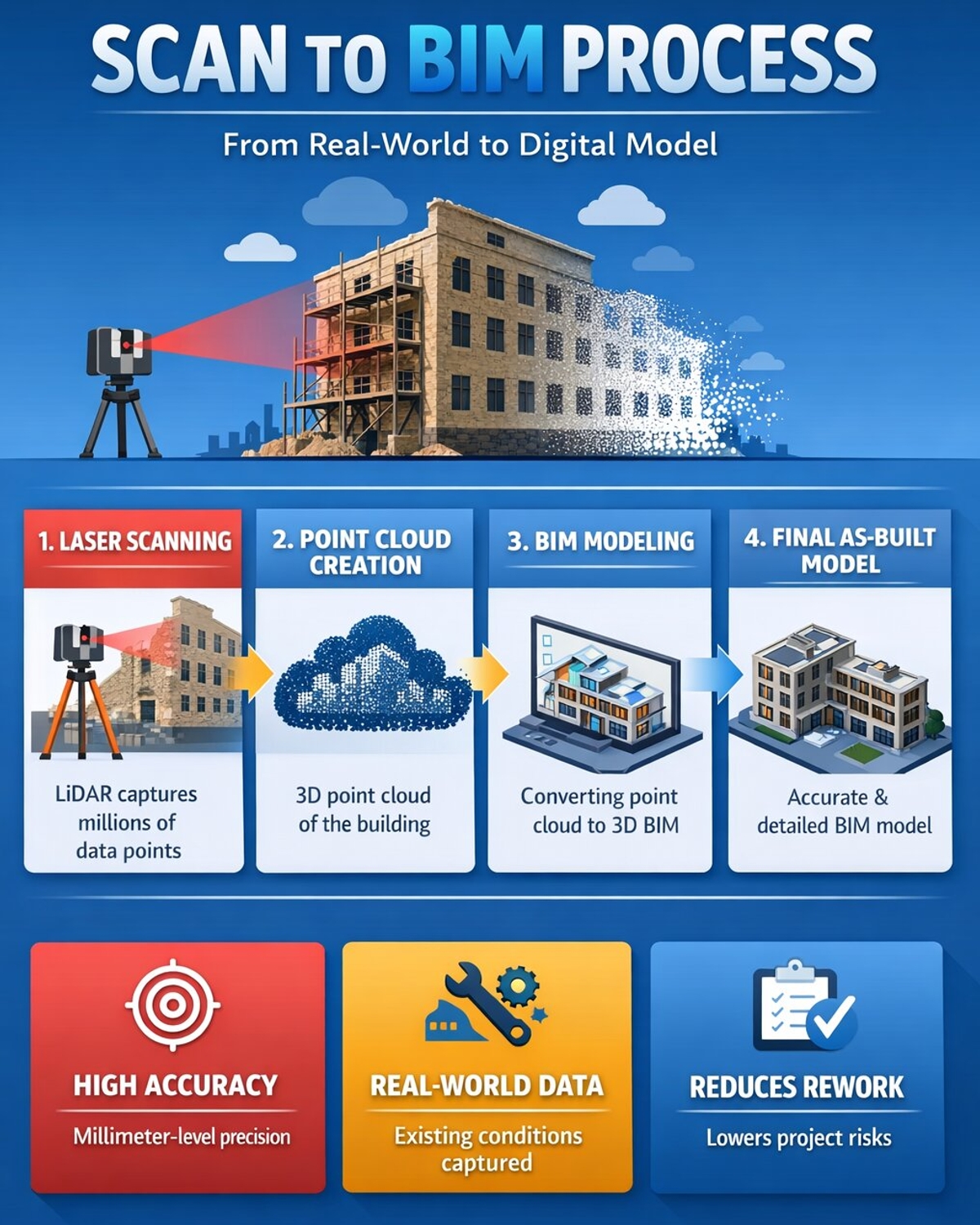

Sådan fungerer Scan-to-BIM:
- Laserscannere indsamler millioner af datapunkter
- A punktsky genereres
- BIM-eksperts konvertere den til en 3D-model (Revit, Navisworks)
Nøgleteknologier:
- LiDAR-scanning
- 3D-laserscannere (FARO, Leica)
- Fotogrammetri
- Software til behandling af punktskyer
Bedste anvendelsestilfælde:
- Renoverings- og moderniseringsprojekter
- Dokumentation af kulturarven
- Facilitetsforvaltning
- Komplekse strukturer
Vigtigste fordel:
Nøjagtighed på millimeterniveau med data fra den virkelige verden

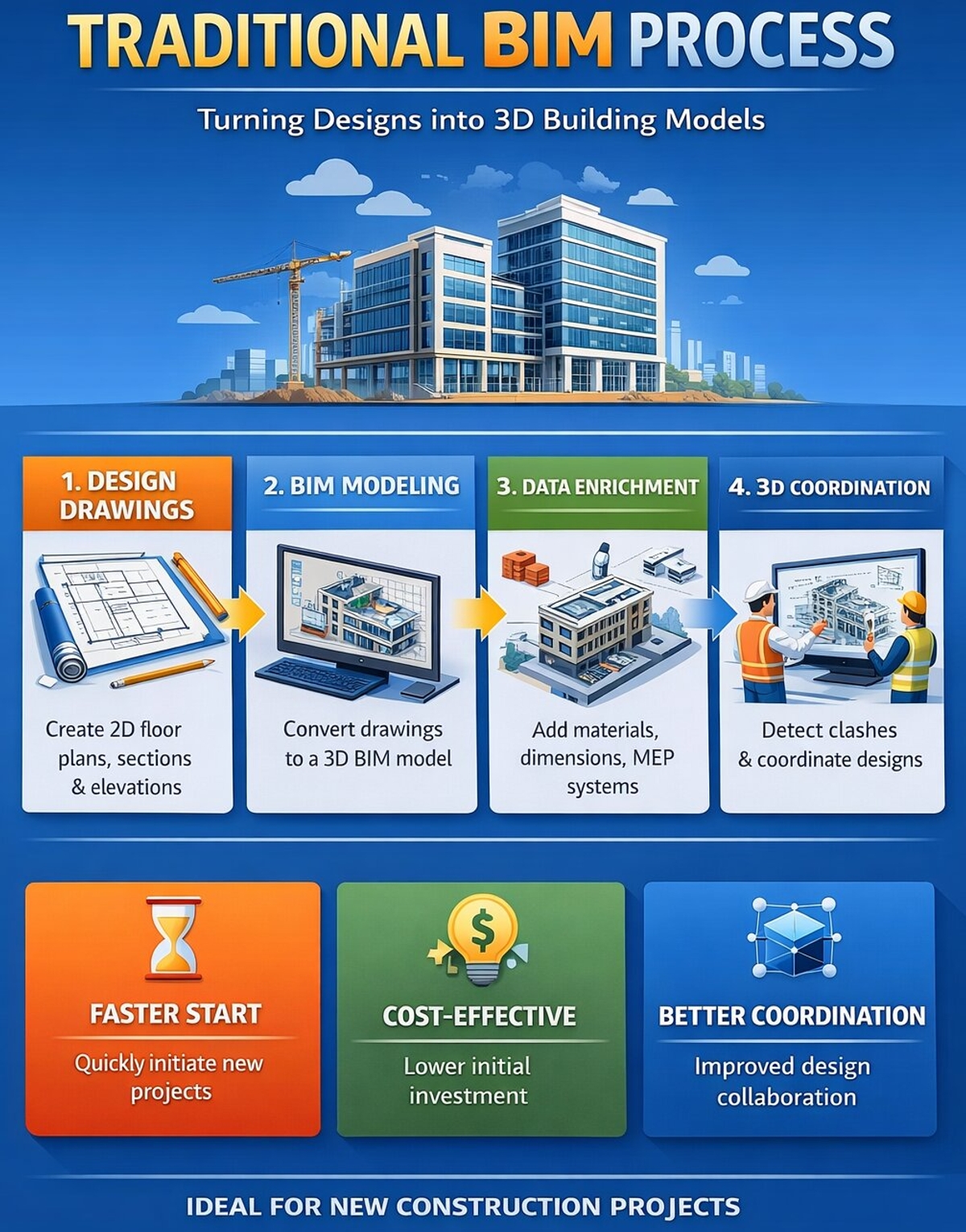

Hvad er traditionel BIM-modellering?
Traditionel BIM-modellering opretter en digital bygningsmodel ved hjælp af konstruktionstegninger, planer og specifikationer.
Det repræsenterer designformål, ikke de faktiske forhold på stedet.
Sådan fungerer det:
- Der udarbejdes 2D-tegninger (grundplaner, snit, opstalter)
- BIM-værktøjer (som f.eks. Revit) omdanner dem til 3D-modeller
- Der tilføjes data (materialer, dimensioner, systemer)
Bedste anvendelsestilfælde:
- Nye byggeprojekter
- Bolig- og erhvervsbygninger
- Koordinering af design i de tidlige faser
Vigtigste fordel:
Hurtigere og billigere projektopstart

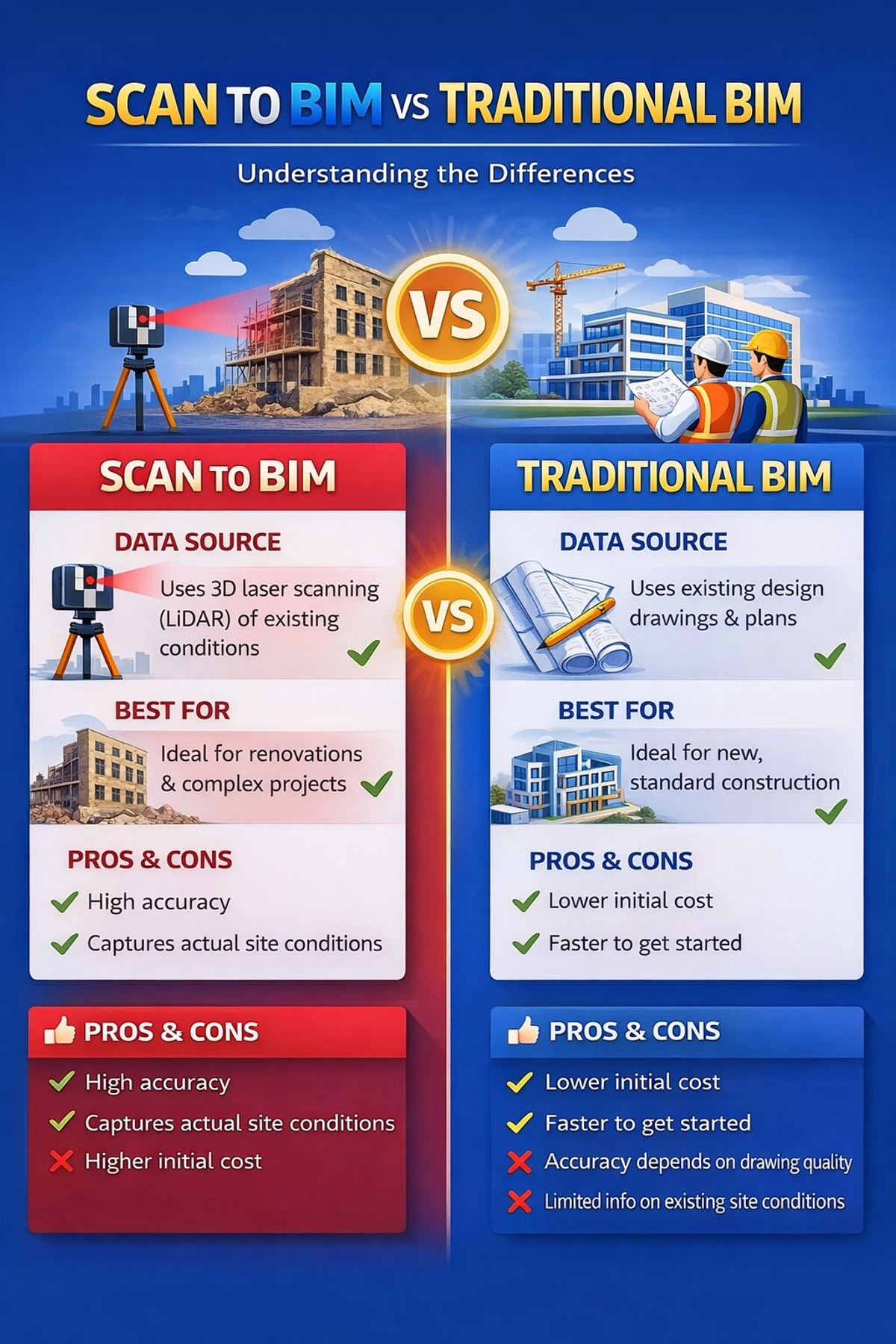

Scan til BIM kontra traditionel BIM
- Indtastede data — Scan-til-BIM: Punktsky (LiDAR); Traditionel BIM: 2D-tegninger
- Nøjagtighed — Scan-til-BIM: Meget høj (as-built); Traditionel BIM: Afhænger af tegningerne
- Bedst egnet til — Scan-til-BIM: Renovering, eftermontering; Traditionel BIM: Nybyggeri
- Omkostninger — Scan-til-BIM: Højere startomkostninger; Traditionel BIM: Lavere startomkostninger
- Risiko — Scan-til-BIM: Meget lav; Traditionel BIM: Moderat
- Output — Scan-til-BIM: As-built-model; Traditionel BIM: Projektmodel
Prissammenligning – Hvad er billigst?
Omkostninger ved Scan-to-BIM:
- Laserscanningstjenester
- Udstyr og adgang til byggepladsen
- Behandling af punktskyer
- LOD (detaljeringsgrad)) krav
Højere startomkostninger, men mindsker omarbejde og kostbare fejl
Omkostninger ved traditionel BIM:
- Tegning og modellering
- Designkoordinering
- Revisionscyklusser
Lavere startomkostninger, men kan føre til skjulte omkostninger under byggeriet
Vigtig indsigt:
Scan-til-BIM leverer ofte bedre afkast på investeringen i komplekse projekter eller renoveringsprojekter.
Nøjagtighedssammenligning – Den største forskel
Det er på præcisionsfronten, at forskellen bliver tydelig.
Scan-til-BIM:
- Gengiver geometri fra den virkelige verden
- Opdager uregelmæssigheder og fejljusteringer
- Reducerer sammenstød betydeligt
Traditionel BIM:
- Baseret på antagelser
- Det afhænger af tegningens kvalitet
- Der kan forekomme afvigelser fra anlægsplanen
Er »scan-to-BIM« mere præcist end traditionelt BIM?
Ja, Scan-til-BIM er generelt mere præcist end traditionelt BIM, især for eksisterende bygninger.
Anvendelser af Scan-to-BIM laserscanning (LiDAR) eller fotogrammetri til at indfange virkelighedens forhold med præcision på millimeterniveau. Det betyder, at den færdige BIM-model afspejler den faktiske konstruktion, herunder uregelmæssigheder, fejljusteringer og skjulte afvigelser.
Derimod, traditionel BIM baserer sig på konstruktionstegninger og manuelle målinger. Nøjagtigheden afhænger af, hvor præcise og opdaterede disse tegninger er, hvilket kan føre til afvigelser mellem modellen og de faktiske forhold.
Konklusion:
Scan-to-BIM er den klare vinder, når det gælder nøjagtighed.
Hvornår skal man vælge »Scan-to-BIM«?
Vælg denne metode, hvis:
- Du arbejder på eksisterende bygninger
- Nøjagtighed er afgørende
- Strukturen er kompleks
- Du har brug for dokumentation over den faktiske udførelse
Eksempelprojekter:
- Renovering af hospitaler
- Moderniseringer af lufthavne
- Restaurering af kulturarv
Hvornår skal man vælge traditionel BIM?
Vælg denne metode, hvis:
- Du bygger helt fra bunden
- Du har allerede konstruktionstegninger
- Budgettet er begrænset
- Hastighed er vigtig
Eksempelprojekter:
- Boligbyggeri
- Erhvervsbygninger
- Industrianlæg
Almindelige fejl, man bør undgå
De fleste projektteams vælger den forkerte metode, fordi de:
- Brug traditionel BIM til renoveringsprojekter
- Spring scanningen over for at spare på de indledende omkostninger
- Se bort fra skjulte strukturelle afvigelser
- Undervurdering af omarbejdningsomkostninger
Disse fejl fører ofte til forsinkelser, budgetoverskridelser og konflikter.
Indblik fra den virkelige verden
I renoveringsprojekter, Scan-to-BIM kan reducere omarbejdet med op til 25–30 % ved at udelukke ukendte forhold på byggepladsen.
Det er her, det bliver en strategisk investering og ikke blot en teknisk opgradering.
Konklusion
Valget mellem Scan til BIM kontra traditionel BIM Det afhænger i sidste ende af kravene til dit projekt:
- Eksisterende bygning eller renovering? → Scan-to-BIM er det rigtige valg
- Et nyt byggeprojekt? → Traditionel BIM er mere effektiv
Der findes ingen metode, der generelt er »bedre« – kun den den rette tilgang baseret på krav til nøjagtighed, budget og projektfase.
Et samarbejde med den rette BIM-ekspert kan gøre denne beslutning lettere og sikre, at dit projekt forløber problemfrit fra start til slut.
Kl. Monarch Innovationn, hjælper vi kunderne med at vælge og implementere den mest effektive BIM-arbejdsgang, uanset om der er tale om høj præcision Scan-til-BIM for eksisterende bygninger eller effektiv Traditionel BIM til nye byggeprojekter. Vores fokus ligger på at finde den rette balance mellem nøjagtighed, pris og hastighed i hvert enkelt projekt.
Brug for ekspertrådgivning?
Hvis du planlægger et projekt og er i tvivl om, hvilken BIM-tilgang der passer bedst til dig, så kontakt teamet hos Monarch Innovation for at ekspertkonsultationion og skræddersyet BIM-løsninger.
Ofte stillede spørgsmål
Hvor lang tid tager et »scan-to-BIM«-projekt?
Fra et par dage til flere uger, afhængigt af bygningens størrelse og detaljeringsgraden (LOD).
Kan »Scan-to-BIM« indfange VVS-systemer?
Ja, laserscanning registrerer kanaler, rør og elektriske systemer med stor præcision.
Hvilken LOD anvendes i scan-til-BIM?
Normalt, LOD 300–400, afhængigt af projektets behov.
