Disegni di montaggio e loro tipologie in ingegneria meccanica

01Cosa sono i disegni di montaggio?

I disegni di montaggio mostrano l'intero dispositivo o sistema, nonché il posizionamento e l'identificazione di ciascun componente. Il ruolo di un disegno di assemblaggio comprende l'identificazione dei componenti, l'etichettatura dell'ordine di assemblaggio e, talvolta, anche i requisiti standard. Questi disegni includono anche piani ortogonali, sezioni, prospetti, peso, massa, distinta base (BOM) e altri dettagli. Questi disegni fungono da linguaggio pittorico comune per due tecnici, consentendo loro di comunicare.

02I disegni di montaggio sono per?

I disegni di montaggio vengono creati per oggetti, unità, macchine e assiemi. Possono anche essere di aiuto perservizi di progettazione meccanicasia che si tratti di assemblare un semplice kit, come un mobile, sia che si tratti di un sofisticato componente di un meccanismo. Un disegno di assemblaggio deve soddisfare le seguenti tre specifiche:

• Requisiti di manutenzione
• Requisiti operativi
• Requisiti di produzione

03Importanza dei disegni di montaggio

Qualsiasi meccanismo prodotto in serie richiede molti assiemi e sottoassiemi costruiti con precisione. Senza i disegni di assemblaggio, le informazioni tecniche dovrebbero essere trasmesse oralmente o per iscritto piuttosto che graficamente, il che porterebbe a costose incomprensioni, errori e perdite di tempo. La produzione di automobili, aerei e altre costruzioni potenzialmente in grado di salvare vite umane si è basata molto sull'uso efficiente dei disegni di assemblaggio.

I disegni di montaggio forniscono in genere le seguenti informazioni, sufficienti a consentire l'assemblaggio di un componente: Diversi componenti o assiemi di supporto. Un numero sufficiente di viste ortogonali che mostrano chiaramente come i componenti lavorano insieme. Le viste in sezione mostrano i dettagli e dimostrano come i pezzi si uniscono. I disegni di assemblaggio indicano solo le dimensioni complessive dell'assieme o i processi di lavorazione necessari per l'assemblaggio. Requisiti di processo, rivestimenti protettivi e altre informazioni pertinenti per l'assemblaggio dell'articolo. Un elenco dei componenti o una distinta dei materiali con un identificativo univoco per ogni elemento che verrà utilizzato nell'assieme. Informazioni sulla revisione o sull'emissione

04Tipi di disegni di montaggio

I disegni di montaggio sono spesso classificati nei seguenti cinque gruppi in base all'uso:

Disegni di montaggio generali

I disegni generali di montaggio elencano tutte le parti e le loro connessioni. Include l'assemblaggio finito, il sottoassemblaggio e lo schizzo dettagliato del componente. Per classificare il disegno si possono utilizzare quattro categorie:

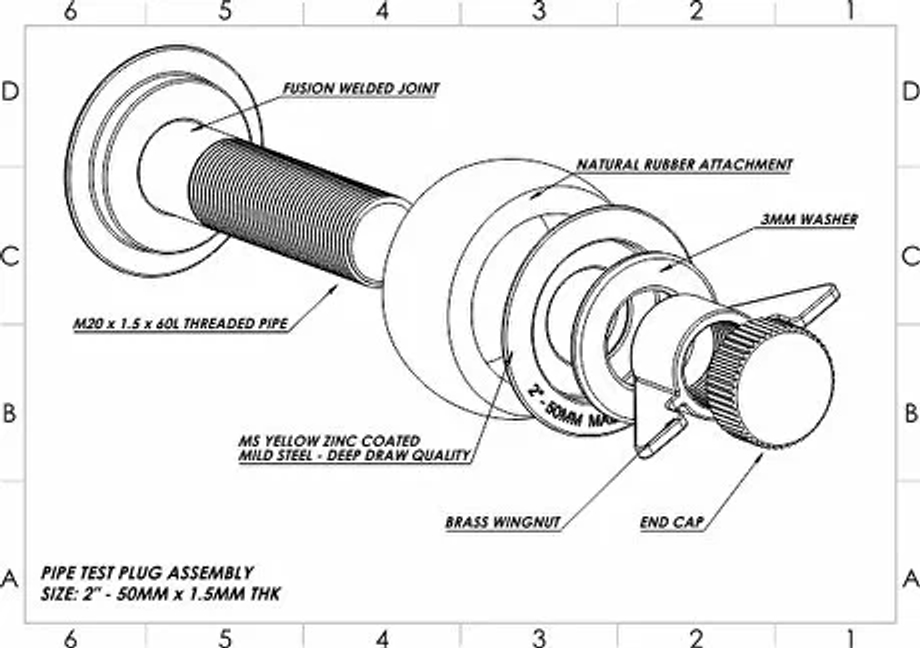

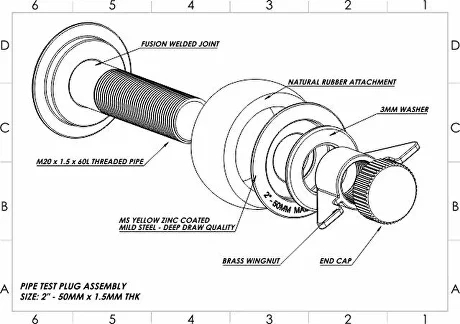

Esempio di disegno generale di assemblaggio Credito immagine: - https://www.cadcrowd.com/

• Disegni di progetto:Disegni di progetto vengono creati durante la fase di progettazione e mostrano varie costruzioni, strutture in acciaio e macchinari che devono essere assemblati da diverse angolazioni. Aiutano a capire il funzionamento dell'oggetto, compresa la sua forma e le distanze tra i vari pezzi.
• Disegni dettagliati: I disegni di montaggio dettagliati contengono informazioni sui materiali, le dimensioni, le tecniche di giunzione, ecc. e mostrano come i componenti si incastrano tra loro. Oltre ai disegni di montaggio standard, è possibile creare viste ingrandite di alcuni pezzi e di come si incastrano tra loro. I sottoinsiemi e i singoli pezzi sono utilizzati per costruire alcuni tipi di macchinari ed edifici. Prima di essere utilizzati per l'assemblaggio finale, possono essere assemblati e testati come unità.
• Disegni di montaggio per cataloghi: I disegni di assemblaggio unici realizzati appositamente per i cataloghi aziendali sono noti come disegni di assemblaggio per cataloghi. Questi disegni mostrano semplicemente le informazioni e le misure cruciali che un potenziale cliente potrebbe trovare interessanti.
• Disegni di montaggio per manuali di istruzione: Ogni volta che una macchina finita deve essere smontata per la spedizione, riassemblata e installata nella sua sede, sono necessari i disegni di montaggio per i manuali di istruzione. Per facilitare il processo di riassemblaggio, ogni componente di questi disegni ha un numero.

Disegno di montaggio esploso.

Si tratta di illustrazioni tecniche di un oggetto che evidenziano tutte le sue parti. I diagrammi esplosi 3D prodotti da Assembly Modelling Services raffigurano i componenti leggermente separati o appesi nello spazio circostante in ordine di montaggio. In questo modo si ha un'idea generale di come verrà assemblato l'oggetto finito. Questi disegni sono utilizzati nei cataloghi di parti, nelle istruzioni di montaggio, nei manuali e in altri materiali didattici perché sono facili da comprendere anche per i non addetti ai lavori.

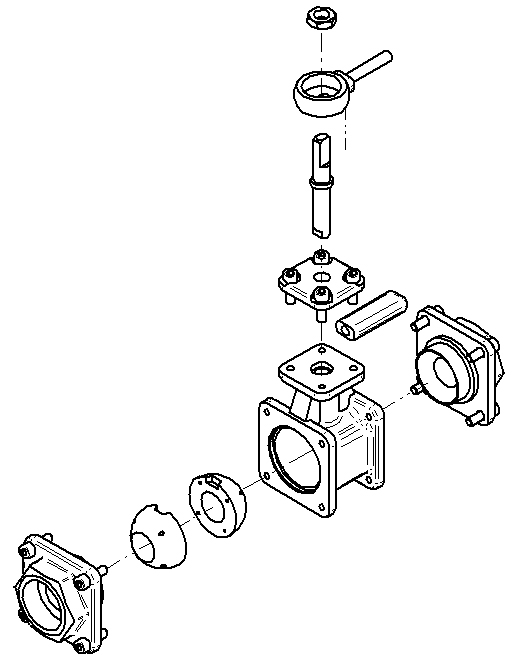

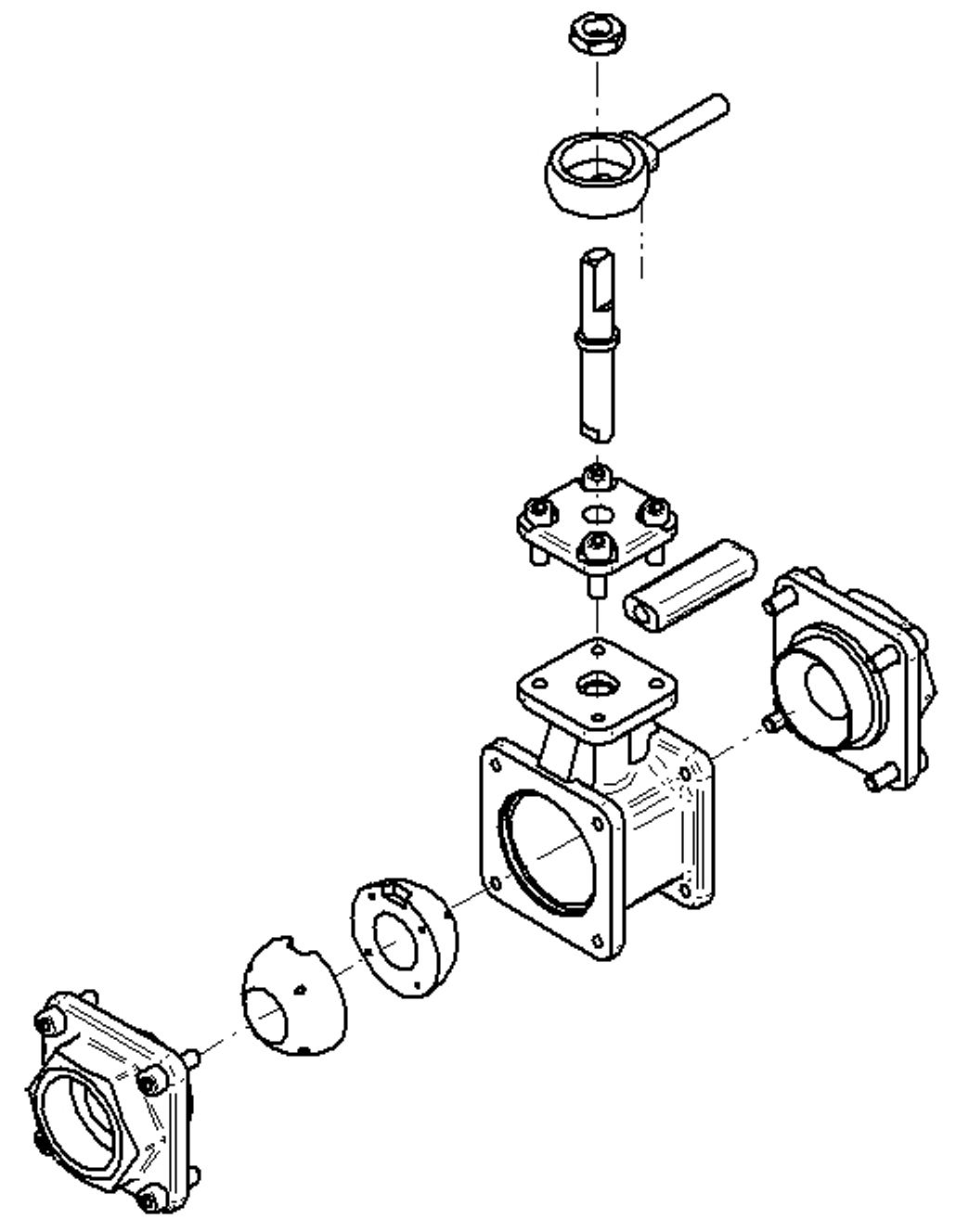

Esempio di disegno di assemblaggio esploso. Credito d'immagine: https://www.designingbuildings.co.uk/wiki/

Disegni di installazione

I lavoratori possono montare o assemblare un prodotto più facilmente con l'aiuto dei disegni di installazione. Essi forniscono dettagli sulla relazione tra un componente e i fattori che lo supportano o lo circondano. Inoltre, mostrano la configurazione generale, i dati dimensionali, le descrizioni dell'hardware e le parti.

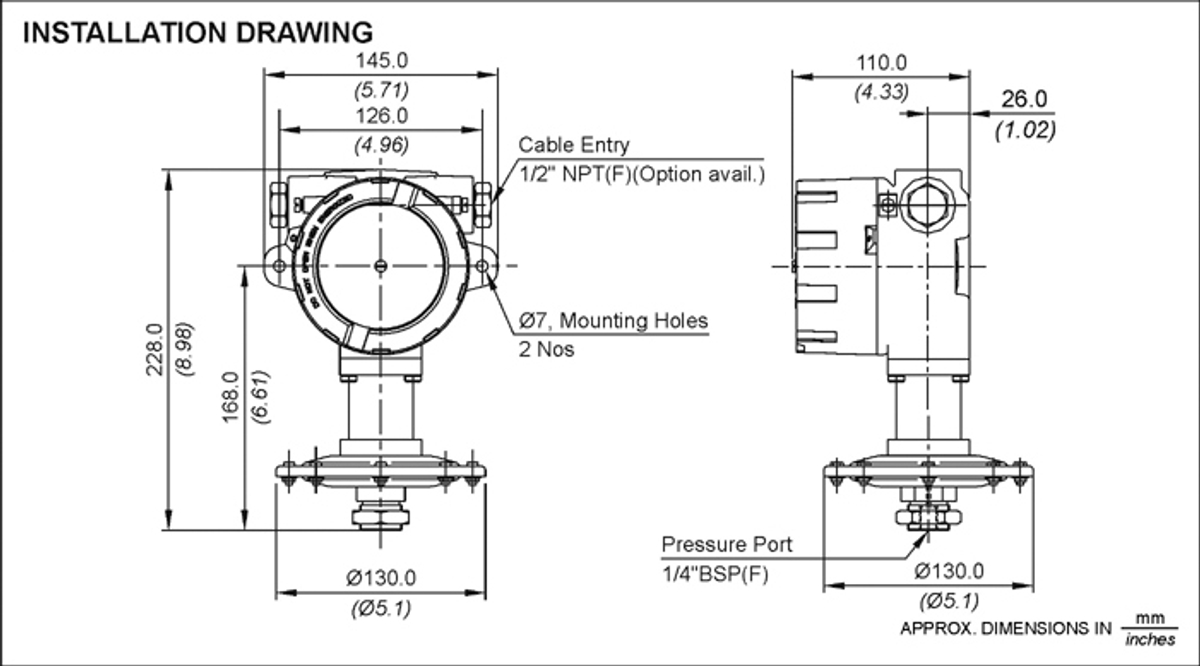

Esempio di disegno di installazione. Credito d'immagine: https://www.designingbuildings.co.uk/wiki/

Disegno schematico di montaggio

Una rappresentazione ridotta dei componenti che utilizza simboli e linee standardizzate è chiamata disegno schematico. Nei disegni schematici vengono mostrate solo le informazioni rilevanti.

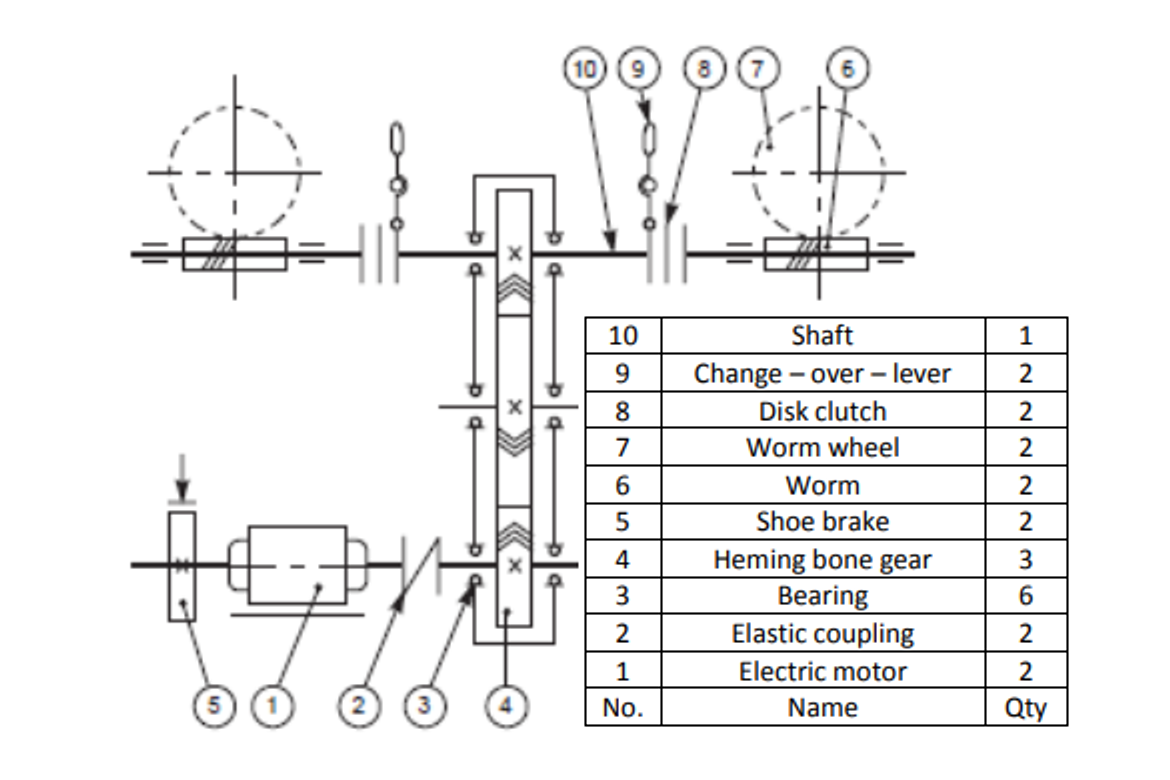

Disegno di assemblaggio schematico Credito d'immagine: https://www.uotechnology.edu.iq/

Disegno dell'officina meccanica

L'operatore della macchina, o l'utente finale, è il pubblico di riferimento del sistema.disegni dell'officina meccanica. Poiché le dimensioni e le informazioni relative alle fasi precedenti non sono importanti per il macchinista, vengono fornite solo le informazioni relative al funzionamento della macchina. I disegni delle fucine, delle officine di modellistica, delle officine di lamiera, ecc. funzionano tutti secondo lo stesso principio.

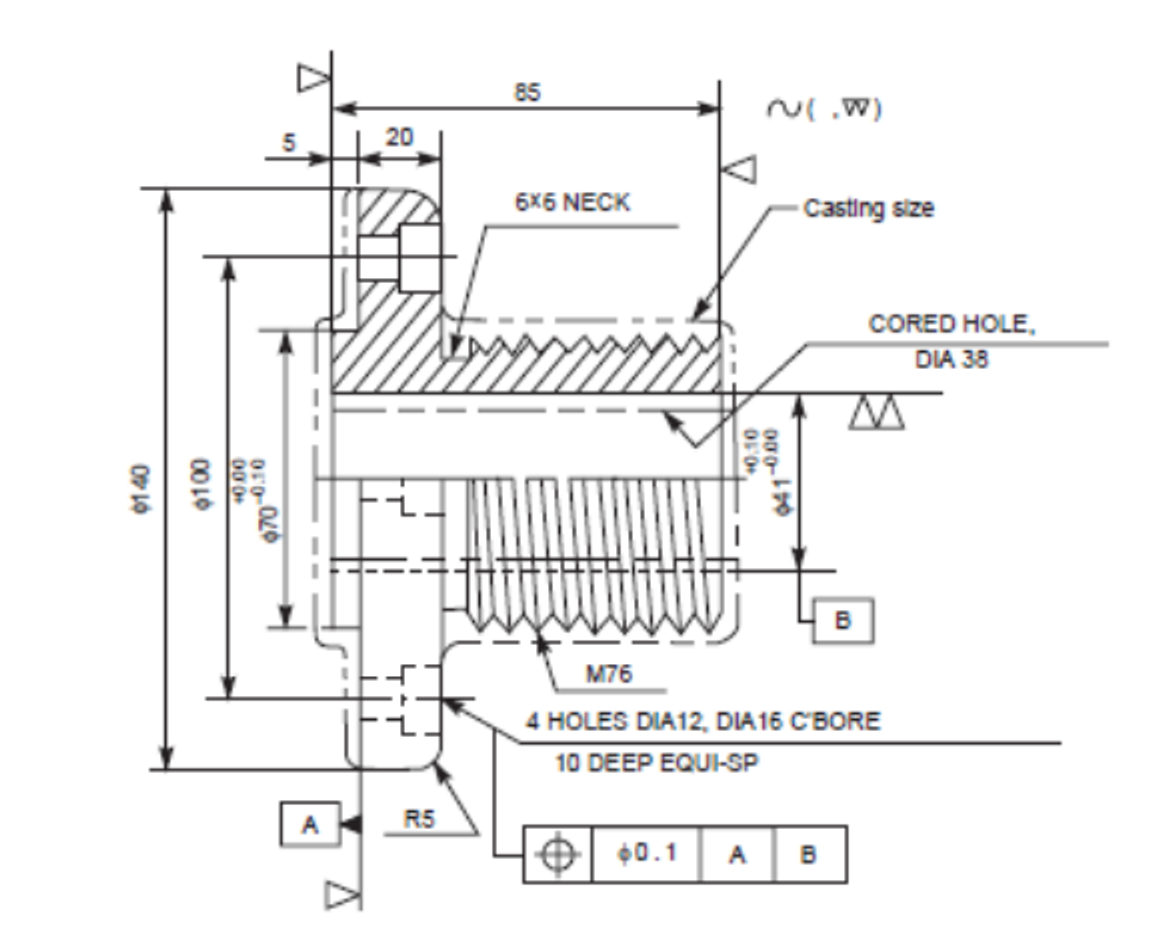

Disegno dell'officina meccanica Credito d'immagine - https://www.uotechnology.edu.iq/

05Conclusione

In conclusione, i disegni di assemblaggio sono fondamentali per l'ingegneria meccanica e ladesign del prodotto perché mostrano visivamente come vengono assemblati i diversi pezzi e componenti. I professionisti possono spiegare efficacemente le complessità dell'assemblaggio di un prodotto a ingegneri, produttori e addetti all'assemblaggio utilizzando un foglio di disegno e un file di assemblaggio, garantendo un trasferimento agevole dalla fase di progettazione a quella di produzione. Tutte le parti coinvolte nel processo di assemblaggio avranno una chiara comprensione della procedura con un disegno di assemblaggio ben preparato che include le dimensioni e le annotazioni aggiunte al foglio di progettazione. L'inclusione di dimensioni, tolleranze e altri dati pertinenti non solo riduce la possibilità di errori durante il processo di assemblaggio, ma migliora anche l'efficacia e il successo complessivo del progetto.

Il processo di produzione di nuovi disegni da un file di assieme esistente è notevolmente semplificato dall'utilizzo diSoftware CAD durante lo sviluppo di disegni di assemblaggio. Il software consente l'inserimento immediato di dimensioni, note e viste esplose nel foglio di disegno, consentendo una comprensione approfondita della procedura di assemblaggio. Assicurando che tutte le persone coinvolte abbiano una comprensione completa del processo di assemblaggio, dai singoli componenti al sistema o prodotto finito, questi disegni finiscono per migliorare il successo e l'efficienza complessiva del progetto.

Siete pronti a trasformare il vostro progetto in un successo con i servizi di disegno di montaggio?Contattateci subito!

Domande frequenti

Che cos'è un disegno di assieme?

Un disegno di assemblaggio è un disegno tecnico che mostra come le diverse parti e componenti si incastrano tra loro per creare un prodotto o una struttura più grande. Fornisce una rappresentazione visiva del processo di assemblaggio e aiuta a comprendere le relazioni tra le varie parti. I disegni di montaggio sono comunemente utilizzati nei settori dell'ingegneria, della produzione e dell'edilizia.

Quali sono i diversi tipi di disegni di montaggio?

Esistono diversi tipi di disegni di assieme, tra cui i disegni esplosi, i disegni di assieme dettagliati e i disegni di assieme schematici. Ogni tipo ha uno scopo specifico e fornisce diversi livelli di dettaglio e informazioni sull'assieme.

Qual è lo scopo di un disegno di assieme?

Lo scopo di un disegno di montaggio è quello di mostrare come le diverse parti di una macchina si incastrano tra loro e di aiutare ingegneri e tecnici a capire come assemblare la macchina.

Quale software viene utilizzato per creare disegni di assieme?

Tra i software più diffusi per la creazione di disegni di assiemi vi sono AutoCAD, SolidWorks, CATIA, Siemens NX e PTC Creo. Questi programmi software offrono una serie di caratteristiche e capacità per creare disegni di assieme dettagliati e precisi.
