Les protocoles de communication série utilisés dans la conception des systèmes embarqués sont essentiels pour assurer un échange de données fiable entre les microcontrôleurs, les capteurs et les périphériques. Du simple débogage UART aux réseaux automobiles complexes basés sur le protocole CAN, le choix et la mise en œuvre du protocole approprié ont un impact direct sur les performances, la fiabilité et l'évolutivité du système.
Dans ce guide, nous aborderons les différents types, les comparaisons, les cas d'utilisation concrets et les bonnes pratiques afin de vous aider à concevoir des systèmes de communication embarqués fiables.
Qu'est-ce qu'un protocole de communication série dans les systèmes embarqués ?
La communication série désigne la transmission de données un bit à la fois sur un seul canal, ce qui réduit la complexité et le coût du câblage par rapport à une communication en parallèle.
Ces protocoles sont largement utilisés dans systèmes embarqués pour :
- Communication entre capteurs
- Interfaçage des périphériques
- Automatisation industrielle
- Réseaux automobiles

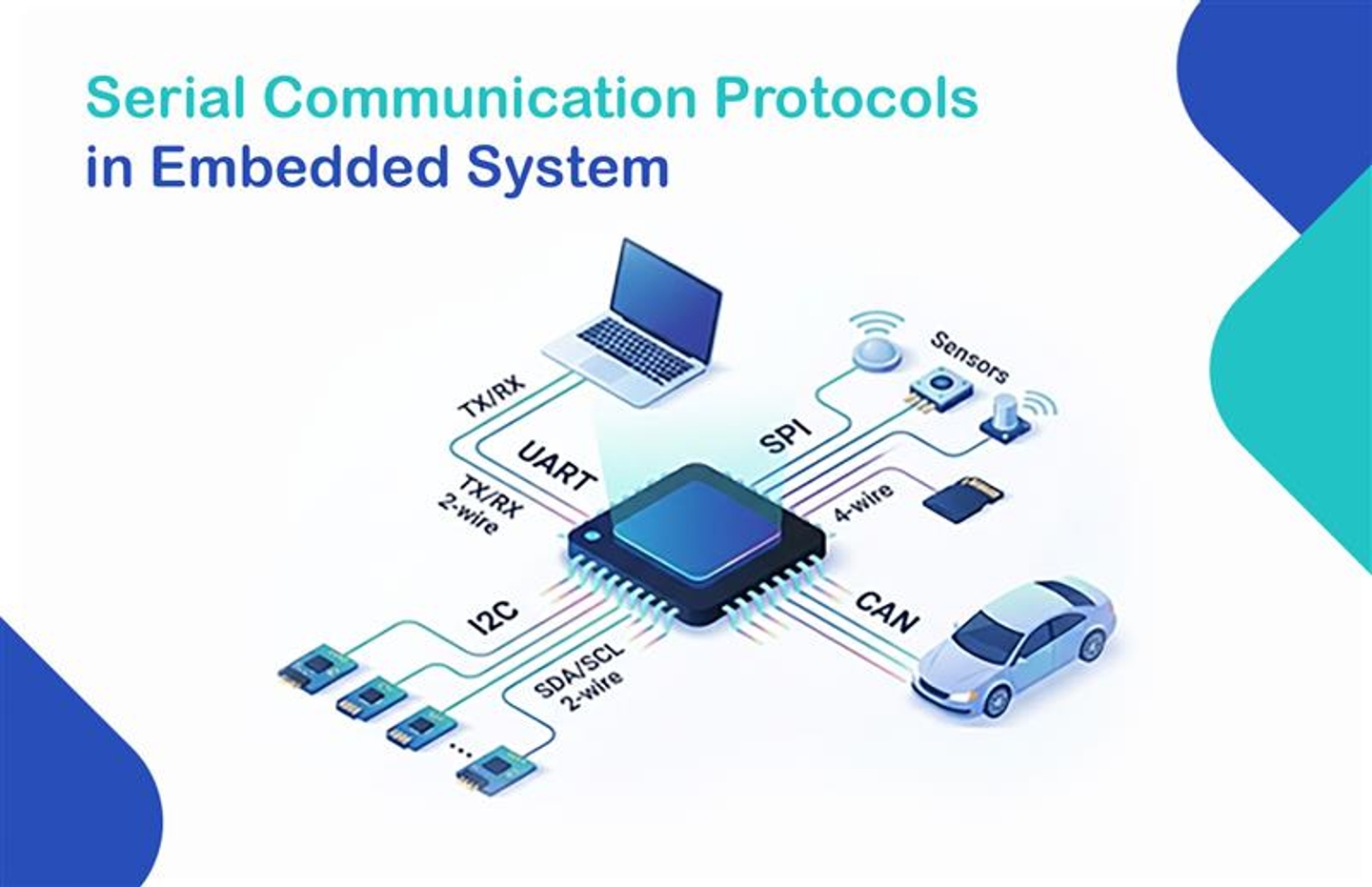

Types de protocoles de communication série
1. UART (émetteur-récepteur asynchrone universel)
- Communication simple, de point à point
- Aucun signal d'horloge n'est nécessaire
- Utilisé pour le débogage, les modules GPS, le Bluetooth
2. SPI (interface périphérique série)
- Communication haut débit en duplex intégral
- Architecture maître-esclave
- Utilisé dans les écrans, les cartes SD et les convertisseurs analogiques-numériques (ADC)
3. I2C (Inter-Integrated Circuit)
- Communication multi-maître, multi-esclave
- N'utilise que 2 fils (SDA, SCL)
- Idéal pour les capteurs, les EEPROM et les RTC
4. CAN (Controller Area Network)
- Très fiable et résistant au bruit
- Utilisé dans les systèmes automobiles et industriels
- Prend en charge plusieurs nœuds
UART, SPI, I2C et CAN : comparaison
- UART — Vitesse : faible ; Complexité : faible ; Appareils : 2 ; Cas d'utilisation : débogage, GPS
- SPI — Vitesse : élevée ; Complexité : moyenne ; Appareils : plusieurs ; Cas d'utilisation : capteurs, écrans
- I2C — Vitesse : moyenne ; Complexité : faible ; Périphériques : plusieurs ; Cas d'utilisation : périphériques à faible débit
- CAN — Vitesse : moyenne ; Complexité : élevée ; Appareils : nombreux ; Cas d'utilisation : systèmes automobiles
Comment choisir le bon protocole de communication série
Lors du choix d'un protocole, tenez compte des éléments suivants :
- Exigences en matière de vitesse → SPI pour haute vitesse
- Nombre d'appareils → I2C ou CAN
- Distance et bruit → CAN
- Complexité matérielle → UART
Meilleures pratiques en matière de protocoles de communication série dans les systèmes embarqués
1. Choisissez le protocole adapté à votre application
Le choix du protocole approprié garantit une communication efficace et réduit la charge du système dans les systèmes embarqués.
Voici quelques conseils simples :
- UART → idéal pour une communication simple, de point à point
- SPI → idéal pour le transfert de données à haut débit
- I2C → permet de connecter plusieurs appareils sur un même bus
- CAN → recommandé pour les environnements difficiles et bruyants
Le choix du protocole approprié permet d'améliorer les performances, la fiabilité et l'évolutivité du système.
2. Optimiser la vitesse de transmission et la fréquence d'horloge
Une configuration correcte de la vitesse de transmission et de la fréquence d'horloge est essentielle pour garantir une communication fiable entre les appareils.
Des paramètres incorrects peuvent entraîner :
- Corruption des données
- Erreurs de synchronisation
Veillez toujours à ce que l'émetteur et le récepteur soient configurés avec les mêmes paramètres afin de garantir la précision du transfert de données.
3. Mettre en place des mécanismes de détection des erreurs
La détection des erreurs est essentielle pour garantir une communication fiable et préserver l'intégrité des données dans systèmes embarqués.
Vous pouvez utiliser les techniques suivantes :
- Bits de parité (UART) pour détecter les simples erreurs de transmission
- CRC (SPI, CAN) pour vérifier l'exactitude des données
- ACK/NACK (I2C) pour confirmer la bonne réception des données
Ces mécanismes permettent de détecter rapidement les erreurs et permettent au système de gérer efficacement les défaillances de communication.
4. Utiliser la communication par interruptions
Au lieu d'utiliser un interrogateur gourmand en ressources processeur, la communication par interruption permet au microcontrôleur de ne répondre que lorsque des données sont disponibles.
Les avantages comprennent :
- De meilleures performances
- Temps de réponse plus court
- Multitâche efficace
L'utilisation des interruptions permet de réduire la charge du processeur et d'améliorer l'efficacité globale du système.
5. Gestion des tampons et du contrôle de flux
Une bonne gestion des tampons et un contrôle adéquat du débit sont essentiels pour éviter toute perte de données lors de la communication.
Pour garantir un transfert de données sans problème, utilisez :
- Tampons FIFO pour stocker efficacement les données entrantes et sortantes
- RTS/CTS (contrôle de flux matériel) pour gérer la transmission de données entre les appareils
- XON/XOFF (contrôle de flux logiciel) pour contrôler le flux de données à l'aide de caractères spéciaux
Ces techniques permettent d'éviter les débordements de tampon et garantissent une communication fiable entre les appareils.
6. Réduire le bruit et les interférences de signal

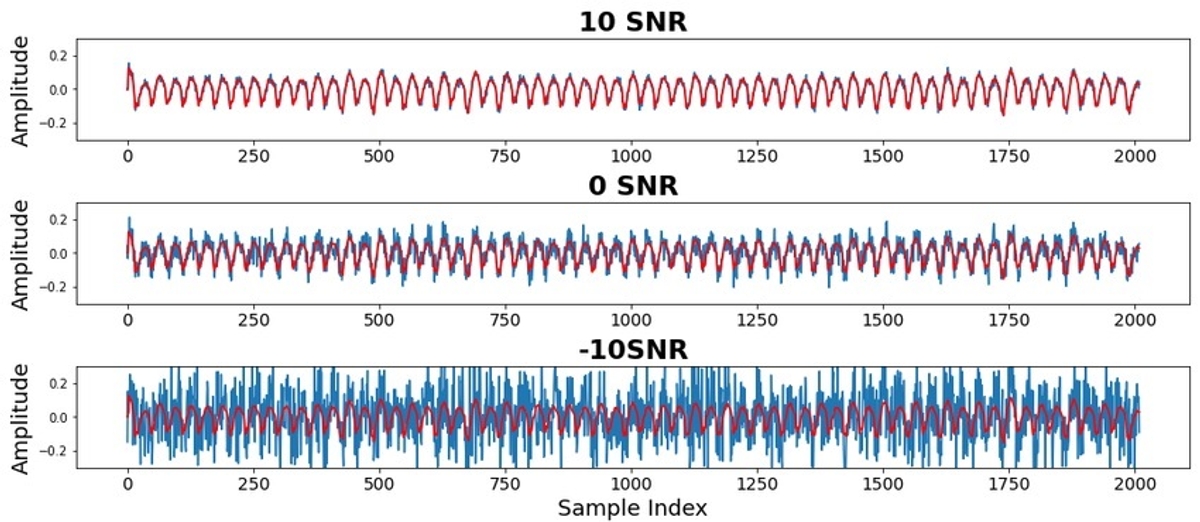

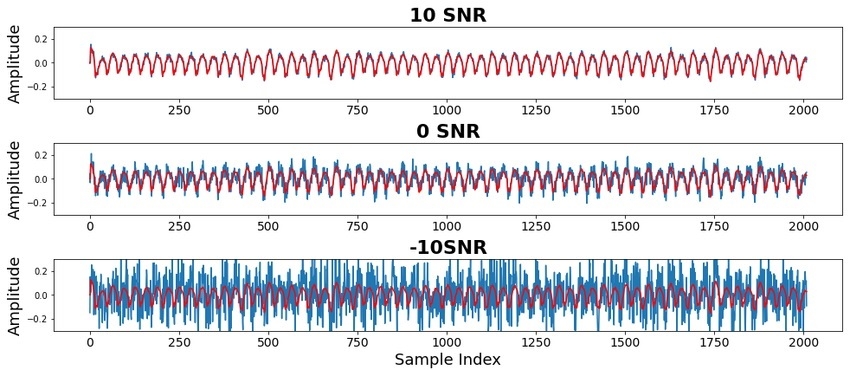

Intégrité du signal dans les communications série
Le bruit et les interférences électromagnétiques (EMI) peuvent perturber la communication série et entraîner des erreurs de données. Pour garantir une communication fiable, respectez les bonnes pratiques suivantes :
- Utilisation câbles à paires torsadées afin de réduire les interférences électromagnétiques
- Conserver Court-circuit au niveau des pistes du circuit imprimé pour réduire au minimum la distorsion du signal
- Utilisation câbles blindés dans des environnements bruyants
- Ajouter résistances de terminaison (120 Ω dans le réseau CAN) pour préserver l'intégrité du signal
7. Optimiser la consommation d'énergie
Pour les systèmes embarqués à faible consommation, l'optimisation des communications peut réduire considérablement la consommation d'énergie et prolonger l'autonomie de la batterie.
Suivez ces bonnes pratiques :
- Utilisation modes de veille lorsque la communication est inactive
- Réduire fréquences d'horloge sans compromettre la fiabilité des données
- Réduire communication superflue pour économiser de l'énergie
- Utilisation communication par interruptions au lieu d'un interrogateur continu
- Choisissez protocoles de communication à faible consommation d'énergie dans la mesure du possible
8. Tester et déboguer minutieusement
Les tests et le débogage sont indispensables pour garantir la fiabilité des protocoles de communication série dans la conception de systèmes embarqués.
Utilisez les outils suivants :
- Analyseurs logiques pour acquérir et analyser des signaux numériques
- Oscilloscopes pour vérifier la synchronisation des signaux et la qualité des formes d'onde
- Moniteurs série (comme PuTTY, RealTerm) pour envoyer et recevoir des données
Testez toujours votre système sous conditions réelles, notamment les interférences, les câbles trop longs et les charges variables, afin de garantir une communication stable.
9. Mettre en œuvre des mesures de sécurité
Pour protéger vos communications contre tout accès non autorisé et toute fuite de données, veuillez respecter les consignes suivantes :
- Chiffrer les données afin d'empêcher toute lecture non autorisée des informations transmises
- Utilisation mécanismes d'authentification afin de garantir que seuls les appareils de confiance puissent communiquer
- Vérifier l'intégrité des données en utilisant des sommes de contrôle ou le CRC pour détecter toute altération ou corruption
Ces mesures contribuent à protéger votre système contre les attaques et à garantir la sécurité de la transmission des données.
10. Maintenez le micrologiciel et les pilotes à jour
Il est important de maintenir à jour le micrologiciel et les pilotes de communication afin de garantir la fiabilité des performances du système.
Des mises à jour régulières permettent de :
- Correction des bogues et des problèmes connus
- Améliorer la compatibilité avec les nouveaux appareils et composants
- Améliorer les performances globales du système
La mise à jour du micrologiciel contribue également à garantir la stabilité à long terme et à réduire les erreurs de communication imprévues.
Applications concrètes
- UART → Modules GPS, Bluetooth
- SPI → Cartes SD, écrans
- I2C → capteurs, EEPROM
- CAN → calculateurs automobiles
Conclusion
La mise en œuvre de protocoles de communication série dans la conception de systèmes embarqués nécessite une planification minutieuse, une configuration correcte et une gestion robuste des erreurs. En choisissant le protocole adapté, en optimisant les performances et en garantissant la fiabilité, les développeurs peuvent créer des solutions embarquées évolutives et efficaces.
