Interopérabilité des données dans le BIM c'est la capacité des données issues de la modélisation des informations du bâtiment (BIM) à être échangées, comprises et réutilisées sur différentes plateformes numériques — en particulier Systèmes d'information géographique (SIG)—sans perte de précision, de sens ou de contexte. À mesure que les projets d’infrastructure, les villes intelligentes et les jumeaux numériques continuent d’évoluer, l’interopérabilité entre le BIM et le SIG est devenue une exigence essentielle plutôt qu’un simple complément technique.
Chez Monarch Innovation, nous considérons l'interopérabilité des données comme le fondement de solutions d'infrastructure connectées, intelligentes et évolutives.
Interopérabilité des données dans le BIM désigne l'échange fluide et l'interprétation correcte des données BIM entre différents systèmes, tels que les SIG, ce qui permet d'assurer la cohérence des informations spatiales, géométriques et sémantiques tout au long du cycle de vie des actifs.
Comprendre l'interopérabilité des données dans le contexte BIM-SIG
Le BIM et le SIG sont conçus pour répondre à des objectifs différents. Le BIM se concentre sur les informations détaillées relatives aux bâtiments et aux actifs, notamment la géométrie, les matériaux et les données relatives au cycle de vie. Le SIG, quant à lui, gère des informations spatiales et géographiques à grande échelle, telles que le relief, les réseaux, l'occupation des sols et les données environnementales.
L'interopérabilité des données fait le lien entre ces deux domaines, permettant ainsi de réutiliser les informations générées lors de la conception et de la construction pour la planification, l'exploitation, la gestion des actifs et l'analyse à l'échelle de la ville. Sans interopérabilité, les modèles BIM restent cloisonnés dans les outils de conception, tandis que les plateformes SIG ne disposent pas des données détaillées nécessaires à une prise de décision éclairée en matière d'infrastructures.
Pourquoi l'interopérabilité des données est-elle importante dans l'intégration BIM-SIG ?
Une interopérabilité efficace des données dans le BIM permet aux organisations :
- Relier les données au niveau des bâtiments au contexte géographique réel
- Améliorer la coordination entre les architectes, les ingénieurs, les urbanistes et les propriétaires d'actifs
- Réduire les retouches manuelles des données et les erreurs
- Favoriser une planification, une construction et une exploitation plus intelligentes
Dans le domaine des infrastructures intelligentes, des réseaux de transport, des services publics et des projets d'aménagement urbain, l'interopérabilité entre le BIM et le SIG est essentielle pour garantir l'efficacité et la durabilité à long terme.

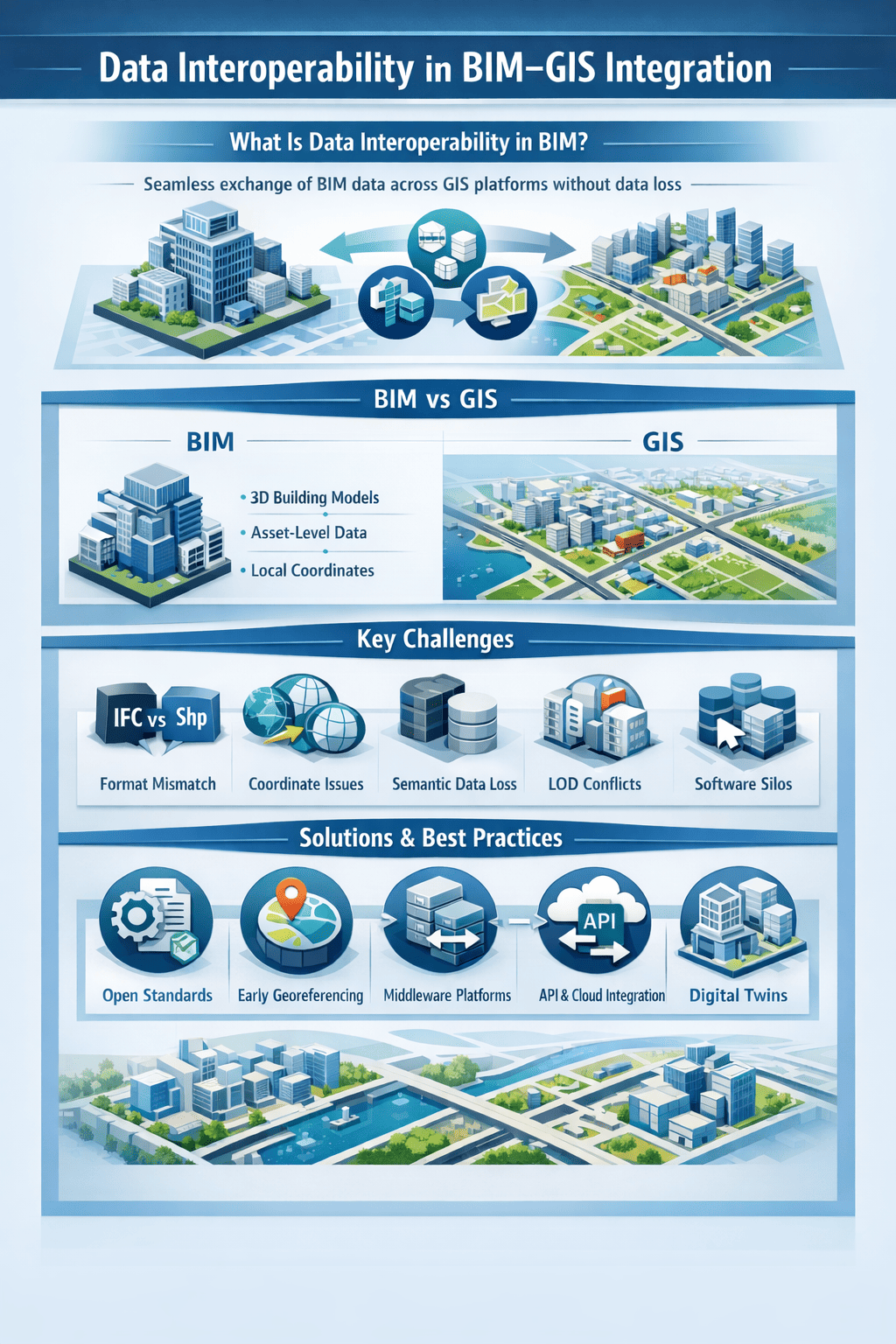

Principaux défis liés à l'interopérabilité des données BIM et SIG
1. Formats de données incompatibles
Les plateformes BIM utilisent généralement des formats tels que l'IFC ou des fichiers natifs de création, tandis que les systèmes SIG s'appuient sur des formats spatiaux comme les Shapefiles, GeoJSON, ou des bases de données géographiques. La conversion directe entraîne souvent une déformation de la géométrie, une perte d'attributs ou un mappage incomplet des données.
2. Problèmes liés au système de coordonnées et au géoréférencement
Les modèles BIM sont généralement créés à l'aide de systèmes de coordonnées locaux ou propres au projet. Les SIG, en revanche, s'appuient sur des systèmes de référence de coordonnées mondiaux ou régionaux. Un décalage entre ces systèmes entraîne un positionnement imprécis et des incohérences spatiales.
3. Incohérence sémantique des données
Les objets BIM contiennent de nombreuses informations sémantiques, notamment sur les matériaux, les données de performance et les attributs liés au cycle de vie. Lors de leur transfert vers un SIG, une grande partie de ces informations peut être simplifiée ou perdue en raison d'une compatibilité limitée des schémas.
4. Conflits liés au niveau de détail (LOD)
Les modèles BIM sont extrêmement détaillés, dépassant souvent les exigences des plateformes SIG ou les capacités de traitement efficace de celles-ci. Les systèmes SIG privilégient une géométrie généralisée, ce qui pose un défi lorsqu'il s'agit de trouver un équilibre entre les performances et l'exhaustivité des données.
5. Les silos logiciels et de plateformes
De nombreux outils BIM et SIG reposent sur des écosystèmes propriétaires. Une interopérabilité limitée, des API fermées et des normes incohérentes rendent l'échange automatisé de données complexe et chronophage.
Des solutions éprouvées pour relever les défis liés à l'interopérabilité entre le BIM et les SIG
1. Utiliser des modèles de données ouverts et normalisés
L'adoption de normes ouvertes permet un échange de données cohérent entre les différentes plateformes. Les schémas normalisés réduisent la dépendance vis-à-vis des formats propriétaires et contribuent à préserver la géométrie et les attributs lors de l'intégration.
2. Intégrer le géoréférencement dès les premières étapes de la conception
Attribuer des coordonnées réelles à Modèles BIM Réalisé dès les premières étapes de la conception, le géoréférencement permet d'assurer un alignement spatial précis avec les systèmes SIG. Un géoréférencement précoce permet de réduire au minimum les erreurs et les retouches en aval.
3. Mettre en œuvre des couches intermédiaires et des couches de conversion des données
Les plateformes de middleware font le lien entre le BIM et le SIG en assurant la correspondance des structures de données, en convertissant les formats et en préservant la sémantique. Ces solutions automatisent les flux de travail et réduisent le traitement manuel des données.
4. Optimiser le niveau de détail pour une utilisation SIG
La conversion des modèles BIM en représentations adaptées aux SIG permet de préserver les performances tout en conservant les informations essentielles sur les actifs. Cette approche garantit la facilité d'utilisation sans surcharger les plateformes SIG.
5. Mettre en place une intégration basée sur les API et le cloud
Les API et les plateformes « cloud-native » permettent une synchronisation des données en temps réel ou quasi-temps réel. Cela permet une mise à jour continue entre les systèmes BIM et SIG tout au long du cycle de vie des actifs.
6. Adopter des stratégies de jumeau numérique
Les jumeaux numériques offrent un environnement unifié où coexistent le BIM, le SIG et les données opérationnelles. Ils constituent une source unique et fiable d'informations pour la surveillance, l'analyse et l'optimisation à long terme des actifs.
Bonnes pratiques pour une interopérabilité BIM-SIG réussie
À Monarch Innovation, la réussite de l'intégration BIM-SIG repose sur :
- Planification précoce de l'interopérabilité
- Classification normalisée des données et conventions de nommage
- Validation continue des données et contrôles de qualité
- Collaboration interdisciplinaire entre les équipes BIM et SIG
- Une approche axée sur le cycle de vie qui favorise la réutilisation des données à long terme
Conclusion
L'interopérabilité des données dans le BIM constitue la pierre angulaire d'une intégration BIM-SIG efficace. Bien que des défis tels que les formats de données, les systèmes de coordonnées et les incompatibilités sémantiques persistent, il existe désormais des solutions éprouvées. En accordant la priorité à l'interopérabilité, les organisations peuvent exploiter pleinement la valeur de leurs données, ce qui permet de mettre en place des infrastructures plus intelligentes, une gestion efficace des actifs et des écosystèmes numériques prêts pour l'avenir.
À Monarch Innovation, nous aidons les organisations à surmonter les défis liés à l'interopérabilité entre le BIM et les SIG en leur proposant des solutions d'ingénierie numérique évolutives, fondées sur des normes et tournées vers l'avenir.
Foire aux questions
1. Qu'entend-on par « interopérabilité des données » dans le BIM ?
L'interopérabilité des données dans le BIM permet aux équipes d'échanger, d'interpréter et de réutiliser les données de modélisation des informations du bâtiment (BIM) sur différentes plateformes, y compris les SIG, sans perte de données ni erreur. Elle garantit que la géométrie, les attributs et les informations spatiales restent précis et exploitables tout au long du cycle de vie du projet.
2. Pourquoi l'interopérabilité des données est-elle importante dans le cadre de l'intégration BIM-SIG ?
L'interopérabilité des données est essentielle, car elle permet de relier des modèles BIM détaillés à des données géographiques du monde réel. Elle permet un alignement spatial précis, améliore la planification et l'analyse, et facilite la mise en place d'infrastructures intelligentes, la gestion des actifs et la prise de décision à l'échelle de la ville.
3. Quels sont les principaux défis liés à l'interopérabilité des données BIM et SIG ?
Les principaux défis liés à l'interopérabilité des données BIM et SIG comprennent l'incompatibilité des formats de données, les divergences entre les systèmes de coordonnées, la perte d'informations sémantiques, les conflits de niveau de détail et le cloisonnement des plateformes logicielles. Ces problèmes se traduisent souvent par des modèles imprécis et des échanges de données inefficaces.
4. Comment intégrer efficacement les données BIM et SIG ?
Les données BIM et SIG peuvent être intégrées efficacement en utilisant des normes de données ouvertes, en procédant au géoréférencement dès les premières étapes du processus BIM, en tirant parti des plateformes intermédiaires, en optimisant les niveaux de détail et en mettant en place des échanges de données via des API ou dans le cloud afin d'assurer une synchronisation continue.
5. Quel est le rôle de l'interopérabilité des données dans les jumeaux numériques ?
L'interopérabilité des données rend possible la création de jumeaux numériques en permettant aux données BIM, SIG et opérationnelles de fonctionner conjointement dans un environnement unifié. Elle garantit un échange de données en temps réel, un contexte spatial précis et des informations sur le cycle de vie, nécessaires au suivi, à l'analyse et à l'optimisation des infrastructures.
