Tjenester inden for rørspoler og konstruktionstegninger
Tjenester inden for rørspoler og konstruktionstegninger
Hos Monarch Innovation udarbejder vi rørledningsspole- og fabrikationstegninger, som jeres produktionsværksted kan anvende. Hver tegning er baseret på en reel 3D-model. Alle tegninger overholder internationale standarder som ASME B31.3. Og hver tegning gennemgås af en anden ingeniør, inden vi sender den til jer. Vi har leveret pakker med rørledningsspoletegninger til olie- og gasanlæg, kraftværker, kemiske anlæg og offshore-projekter i flere lande verden over.
15+
Mange års erfaring med rørlægning
100+
Leverede spolepakker
40+
Brancher, vi betjener
100 %
Levering i overensstemmelse med reglerne
OVERSIGT OVER TJENESTER
Hvad er en rørledningsspoletegning?
En rørspoletegning er en detaljeret teknisk tegning, der viser, hvordan en sektion af et rørsystem skal opbygges. Den opdeler et stort rørsystem i mindre præfabrikerede dele, der kaldes spoler. Hver rørspoletegning viser rørlængder, fittings, svejsepunkter, flangeplaceringer og de materialer, der er nødvendige for at fremstille den pågældende sektion på et værksted, inden den sendes til byggepladsen.
Hvad indeholder en rørledningsspoletegning?
En komplet tegning af en rørledningssektion indeholder følgende oplysninger:
Rørlængder og skæremål
Rørdiameter, vægtykkelse og materialekvalitet
Rørfittings’ type og størrelse (vinkler, T-stykker, reduktionsstykker)
Flangetyper og retninger
Placering af svejsesamlinger og svejsetyper
Krav til inspektionshold og ikke-destruktiv prøvning (NDT)
Placering af rørstøtter og ophæng
Spolens identifikationsnummer og revisionshistorik
Stykliste (oversigt over alle nødvendige dele)
Dimensionstolerancer for fremstillingsnøjagtighed
Hvorfor er tegninger af rørledningssektioner vigtige?
De fleste forsinkelser og budgetoverskridelser i industribyggeri skyldes mangelfulde rørledningssektionstegninger. Unøjagtige eller ufuldstændige rørledningssektionstegninger fører til fejl i fremstillingen, problemer ved monteringen, omarbejde på byggepladsen og projektforsinkelser. Rørledningssektionstegninger af høj kvalitet sikrer præcis fremstilling, problemfri montering og effektiv projektgennemførelse.
Hvilke problemer medfører dårlige spoletegninger?
Rørene passer ikke korrekt sammen under monteringen på byggepladsen
Produktionsvirksomheder indstiller arbejdet og stiller spørgsmål (såkaldte RFI’er)
Materialerne er bestilt forkert, fordi styklisten indeholder fejl
Svejsningsinspektioner bliver forsinket, fordi der mangler inspektionspunkter på tegningerne
Byggeplanen bliver forsinket, fordi det tager tid at udarbejde de reviderede tegninger
De samlede projektomkostninger stiger på grund af omarbejde og forsinkelser
Hos Monarch Innovation udtrækkes hver eneste spoletegning fra en koordineret 3D-model og kontrolleres af en anden ingeniør. Det betyder, at de ovennævnte problemer simpelthen ikke opstår.
VORES TJENESTER
Hvilke tjenester inden for tegning af rørledningsspoler tilbyder Monarch Innovation?
Vi udfører alle former for arbejde med spole- og konstruktionstegninger, som dit projekt måtte kræve.
Udtrækning af spoletegninger fra 3D-modeller
Vi henter de enkelte spoletegninger direkte fra din PDMS-, SP3D- eller AutoCAD Plant 3D-model. Alle mål stammer fra modellen og er ikke indtastet manuelt. Dermed fjerner vi en væsentlig fejlkilde.
Best for: Projekter, der går fra designfasen til fremstillingsfasen.
Komplet sæt produktionstegninger
Vi udarbejder den komplette pakke, som dit produktionsværksted har brug for. Den omfatter rørspoltegninger, styklister, svejsekort, oversigter over rørstøtter samt tegninger over dysernes placering.
Best for: EPC-projekter med faste krav til leverancer.
Udarbejdelse af svejsekort og inspektionstegninger
Vi udarbejder svejsekort, hvor hver enkelt svejsesamling er angivet med et nummer, en type og et inspektionskrav. Disse er i overensstemmelse med jeres kvalitetskontrol- og inspektionsplan.
Best for: Højtrykssystemer og sikkerhedskritiske rørledninger.
Opdateringer af as-built-tegninger af rørsektioner
Vi opdaterer dine spool-tegninger, så de stemmer overens med det, der rent faktisk blev bygget på byggepladsen. Vi indarbejder ændringsmarkeringer fra byggepladsen, afvigelser i forhold til tegningerne og ændringer i byggeriet i det endelige as-built-materiale.
Best for: Afslutnings- og overdragelsesdokumenter for byggeprojekter.

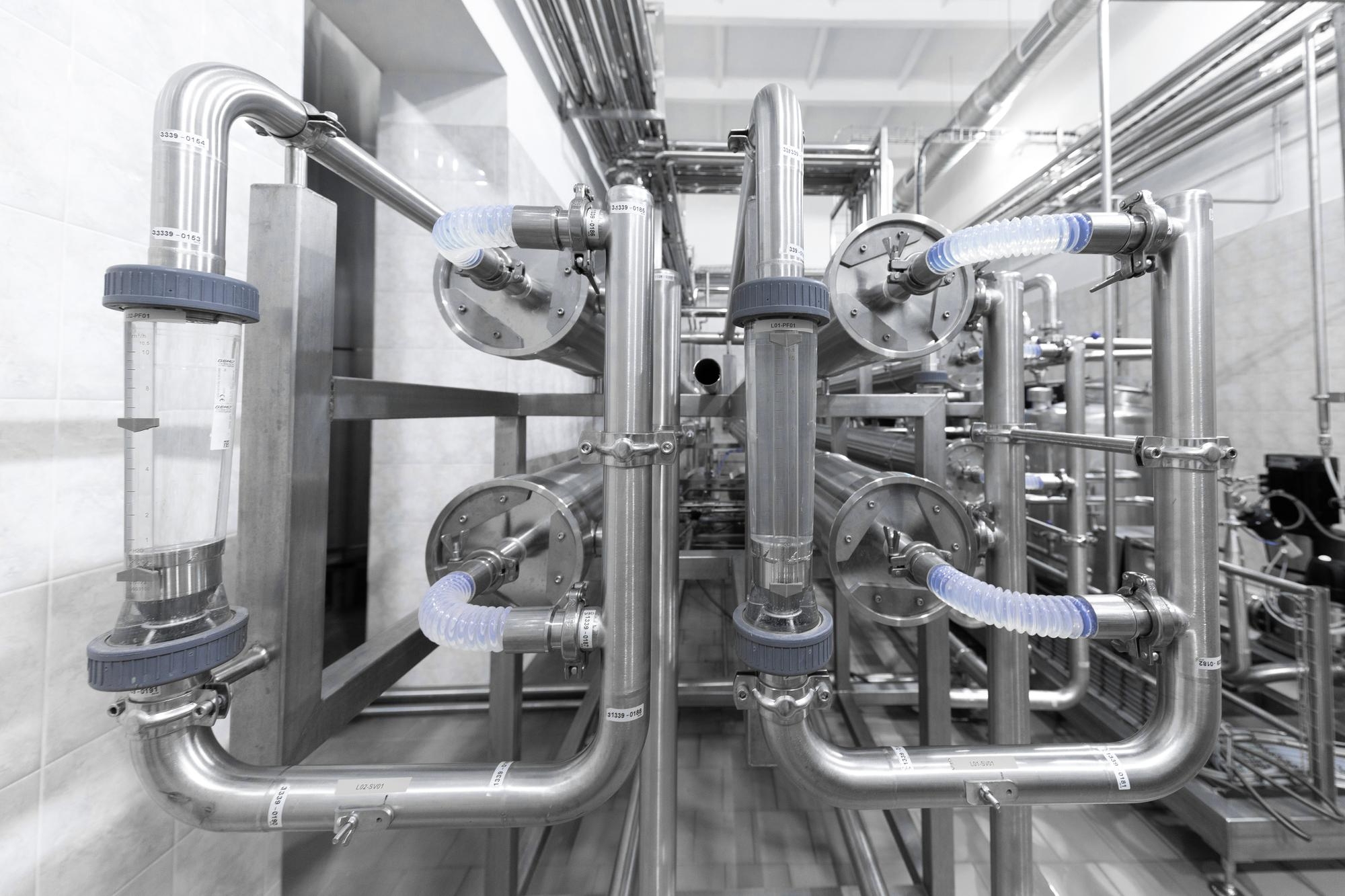

Tegninger af modulære rørledninger og rørledningsspoler på rammer
Vi udarbejder spool-tegninger til færdigkonstruerede moduler og færdigpakkede udstyrsenheder. Vi kontrollerer, at spoolene passer inden for modulets grænser, inden vi udleverer tegningerne.
Best for: Modulopbygning og offshore-projekter.
Uafhængig gennemgang af tegninger og kvalitetskontrol
Hvis dit team har udarbejdet rørtegninger og har brug for en kontrol foretaget af en anden ingeniør, gennemgår vi hver enkelt tegning i forhold til 3D-modellen, rørklassen og ASME-standarden, inden den sendes til produktionsafdelingen.
Best for: Kunder, der ønsker ekstra sikkerhed i forbindelse med kvalitetssikring.
Udtrækning af spoletegninger fra 3D-modeller
Vi henter de enkelte spoletegninger direkte fra din PDMS-, SP3D- eller AutoCAD Plant 3D-model. Alle mål stammer fra modellen og er ikke indtastet manuelt. Dermed fjerner vi en væsentlig fejlkilde.
Best for: Projekter, der går fra designfasen til fremstillingsfasen.
Komplet sæt produktionstegninger
Vi udarbejder den komplette pakke, som dit produktionsværksted har brug for. Den omfatter rørspoltegninger, styklister, svejsekort, oversigter over rørstøtter samt tegninger over dysernes placering.
Best for: EPC-projekter med faste krav til leverancer.
Udarbejdelse af svejsekort og inspektionstegninger
Vi udarbejder svejsekort, hvor hver enkelt svejsesamling er angivet med et nummer, en type og et inspektionskrav. Disse er i overensstemmelse med jeres kvalitetskontrol- og inspektionsplan.
Best for: Højtrykssystemer og sikkerhedskritiske rørledninger.
Opdateringer af as-built-tegninger af rørsektioner
Vi opdaterer dine spool-tegninger, så de stemmer overens med det, der rent faktisk blev bygget på byggepladsen. Vi indarbejder ændringsmarkeringer fra byggepladsen, afvigelser i forhold til tegningerne og ændringer i byggeriet i det endelige as-built-materiale.
Best for: Afslutnings- og overdragelsesdokumenter for byggeprojekter.
Tegninger af modulære rørledninger og rørledningsspoler på rammer
Vi udarbejder spool-tegninger til færdigkonstruerede moduler og færdigpakkede udstyrsenheder. Vi kontrollerer, at spoolene passer inden for modulets grænser, inden vi udleverer tegningerne.
Best for: Modulopbygning og offshore-projekter.
Uafhængig gennemgang af tegninger og kvalitetskontrol
Hvis dit team har udarbejdet rørtegninger og har brug for en kontrol foretaget af en anden ingeniør, gennemgår vi hver enkelt tegning i forhold til 3D-modellen, rørklassen og ASME-standarden, inden den sendes til produktionsafdelingen.
Best for: Kunder, der ønsker ekstra sikkerhed i forbindelse med kvalitetssikring.
Har du brug for præcise tegninger af rørledningssektioner til dit projekt?
Kontakt os i dag →VIGTIGSTE FORSKELLE
Hvad er forskellen mellem en spoletegning og en isometrisk rørtegning?
Tegning af rørspole
Isometrisk tegning af rørføring
Viser en sektion af rørledningen, der kan opføres
Viser hele forløbet fra start til slut
Anvendes af produktionsvirksomheder
Anvendes af ingeniører og designere
Viser præcis, hvordan man skærer, bukker og svejser den pågældende sektion
Viser, hvor røret løber gennem anlægget
Dækker én spole ad gangen
Dækker hele processen på én tegning
Fremstillings- og byggevejledning
Dokument om udformning og gennemgang
VORES ENGAGEMENTSPROCES
Hvordan foregår tegningsprocessen for rørspoler?
01
Du sender os dine projektdata
Del din 3D-rørledningsmodel, rørliste, dokumenter vedrørende rørledningsklasser samt dine tegningsstandarder. Du kan også sende laserskanningsdata eller redline-markeringer til eksisterende anlægsprojekter.
02
Vi gennemgår sagen og sender dig et tilbud
Vores ingeniører gennemgår alt det, du har sendt os. Inden for én arbejdsdag sender vi dig en detaljeret beskrivelse af arbejdsomfanget, en liste over de tegninger, der skal leveres, en tidsplan samt et fastprisoverslag.
03
Vi fastlægger spoolgrænser og nummerering
Inden vi udtrækker tegninger, fastlægger vi, hvor hver sektion begynder og slutter. Dette afhænger af, hvad produktionsafdelingen kan fremstille og transportere. Vi aftaler nummereringssystemet for sektionerne med jer, inden vi går i gang.
04
Vi udtrækker og færdiggør spool-tegningerne
Vi udtrækker hver enkelt spole fra 3D-modellen og færdiggør tegningen med alle fremstillingsdetaljer. Dette omfatter mål, materialer, svejsesymboler, kontrolpunkter og stykliste.
05
En anden ingeniør gennemgår alle tegninger
Inden en tegning forlader vores kontor, kontrollerer en anden ingeniør, at den stemmer overens med 3D-modellen, rørklassen og de gældende ASME- eller EN-standarder. Alle bemærkninger bliver afklaret, inden vi sender tegningerne til jer.
06
Vi udarbejder tegningerne og støtter dit team
Godkendte tegninger udleveres med en fuldstændig revisionshistorik. Vi står til rådighed under hele fremstillings- og byggeforløbet for at besvare spørgsmål, udlevere reviderede tegninger og opdatere færdigmeldingsdokumentationen.
HVORFOR MONARCH INNOVATION
Hvorfor vælger ingeniørteams Monarch Innovation?
Her er, hvad der adskiller Monarch Innovation fra andre udbydere af spoletegninger.
Hver tegning er baseret på en ægte 3D-model
Vi udarbejder aldrig tegninger ud fra 2D-skitser eller markeringer alene. Alle mål stammer fra jeres koordinerede 3D-model. Det er den eneste måde at sikre, at jeres tegninger bliver nøjagtige.
Vi overholder internationale retningslinjer i alle vores projekter
Vores ingeniører anvender standarderne ASME B31.3, B31.1, B31.4, B31.8, EN 13480 samt kundespecifikke standarder i forbindelse med alle de tegninger, vi udarbejder. Overholdelse af standarderne er en integreret del af vores proces og ikke noget, der tilføjes i sidste øjeblik.
Du modtager et tilbud inden for én arbejdsdag
Send os dine projektoplysninger, så sender vi dig inden for 24 timer en detaljeret beskrivelse af omfanget, en tegningsliste, en tidsplan og et fastprisoverslag. Vi lader dig ikke vente.
Hver tegning kontrolleres af en anden ingeniør
Vores ISO 9001-certificerede kvalitetsproces kræver, at hver eneste tegning gennemgår en uafhængig kontrol, inden den udleveres. På den måde opdages fejl, inden de når frem til jeres produktionsafdeling.
Vi kan tilpasse os ethvert EPC-tegningsformat
Vi tilpasser vores titelblokke, tegningsformater, nummereringssystemer og styklisteopbygninger, så de stemmer overens med din EPC-entreprenørs eller kundens standard. Der kræves ingen ekstra opsætningstid.
FORDELE FOR VIRKSOMHEDER
Hvad er fordelene ved professionelle tjenester inden for tegning af rørspoler?
Færre problemer på byggepladsen
Når rørdimensionerne stammer fra en 3D-model, passer rørene på byggepladsen allerede ved første forsøg. Man undgår dermed dyre ændringer på stedet og de forsinkelser, der følger med.
Lavere materialeomkostninger
Præcise styklister baseret på godkendte rørtegninger mindsker overbestilling af rørfittings og flanger. Man køber kun det, man rent faktisk har brug for.
Dit produktionsværksted arbejder hurtigere
Fuldstændige og tydelige tegninger betyder, at produktionsafdelingen ikke behøver at stoppe op og stille spørgsmål. Jo mindre tid der går tabt på spørgsmål vedrørende tegningerne, desto bedre kan produktionsplanen overholdes.
Hurtigere og mere effektive inspektioner
Svejsekort og inspektionspunkter i vores tegninger gør det nemt at holde styr på svejseprøver, PWHT-registreringer og godkendelser af trykprøvninger i forhold til bestemte samlinger.
Kortere samlet projektplan
Når de præfabrikerede spoler ankommer til byggepladsen, klar til montering, går byggeriet hurtigere. Mindre arbejde på selve byggepladsen betyder, at man hurtigere når den mekaniske færdiggørelse.
Bedre projektdokumentation
Et komplet sæt as-built-tegninger af rørsektioner giver dit driftsteam et pålideligt grundlag for fremtidig vedligeholdelse, ændringer og planlægning af vedligeholdelsesstop.
TEKNOLOGIER OG VÆRKTØJER
Hvilket program bruger Monarch Innovation til spool-tegninger?
Monarch Innovation anvender de samme softwareplatforme som de største EPC-entreprenører verden over. Vores output kan integreres direkte i dit projekt uden konvertering eller omformatering.
3D-platforme til anlægsdesign
AVEVA E3D Design
AVEVA PDMS
Intergraph SmartPlant 3D (SP3D)
AutoCAD Plant 3D
Bentley OpenPlant
CATIA og SolidWorks (arbejde med skid-modeller)
Værktøjer til isometrisk udtrækning
ISOGEN (alias Isogen)
CADWORX Isogen
AutoCAD-isometriske tegninger
Manuel tegning i AutoCAD og MicroStation
Anvendte regler og standarder
ASME B31.3 – Procesrørledninger
ASME B31.1 – Rørledninger til kraftværker
ASME B31.4 og B31.8 – Rørledninger
EN 13480 – Europæiske industrielle rørsystemer af metal
PED 2014/68/EU
API 610 og API 617 – Belastninger på dyser
ISO 9001 Kvalitetsledelse
Dokumentstyringssystemer
Aconex
ProjectWise
SmartPlant Foundation
AVEVA NET
SharePoint og Teams
Primavera P6 og Microsoft Project
BRANCHER, VI BETJENER
Hvilke brancher har brug for tjenester inden for tegning af rørledningssektioner?
Enhver branche, der anvender trykrør, har brug for rørstykke- og konstruktionstegninger. Her er de sektorer, hvor Monarch Innovation har mest erfaring.
Olie, gas og petrokemikalier
Raffinaderier, gasforarbejdningsanlæg, LNG-terminaler og offshoreplatforme har alle brug for spool-tegninger, der overholder standarderne ASME B31.3 og B31.8. Vi har arbejdet på projekter inden for alle disse sektorer.
Elproduktion
Rørledninger til damp, fødevand og kølevand i kraftværker skal ledsages af tegninger, der overholder ASME B31.1. Vi medtager PWHT-holdpunkter og inspektionsprotokoller i alle vores kraftværkspakker.
Kemisk og petrokemisk
Aggressive kemikalier, ekstreme temperaturer og højtrykssystemer gør det afgørende, at materialebeskrivelser er præcise, og at rørledningsklasserne overholdes i spool-tegninger til kemiske anlæg.
Lægemidler og biovidenskab
Hygiejniske rørsystemer til GMP-anlæg kræver rørsektionstegninger, der angiver krav til svejseoverflader, materialets sporbarhed og specifikationer for overfladekvalitet.
Modulbyggeri og offshore-byggeri
Offshore-overbygninger, FPSO-moduler og færdigmonterede enheder kræver spool-tegninger med strenge dimensionstolerancer og indbyggede kontroller af modulgrænsefladernes tilpasning.
Minedrift og industriel produktion
Rørledninger til tungt slam, slidstærke foringssystemer og rørledninger til procesforsyning i produktionsanlæg drager alle fordel af velorganiserede tegningspakker for rørsektioner, der understøtter en trinvis opførelse.
Design smartere rørsystemer for bedre ydeevne.
Book et gratis teknisk opkald →FAQ-SEKTIONEN
Ofte stillede spørgsmål
Ofte stillede spørgsmål om, hvordan vi indgår samarbejde, leverer og beskytter din investering i ingeniørarbejde.
Er du klar til at få rørledningstegninger, der er klar til fremstilling, til dit projekt?
Send os din 3D-model eller dine isometriske tegninger, og få en gratis gennemgang af projektomfanget samt et omkostningsoverslag. Vi svarer inden for 24 timer.
