TJENESTER INDEN FOR KONSTRUKTIONSSTÅL-DETALJERING
Tjenester inden for konstruktionstegning af stålkonstruktioner
Stålfabrikation afhænger af præcise og koordinerede konstruktionstegninger. Selv små uoverensstemmelser mellem design, konstruktionstegninger og fabrikation kan føre til forsinkelser, ekstraomkostninger og unødvendige ændringer.
Monarch Innovation leverer konstruktionstegninger til stålkonstruktioner, forbindelsesdetaljer og 3D-BIM-modeller, der understøtter effektiv fremstilling, præcis montering og koordineret projektgennemførelse.
Tjenester inden for konstruktionstegning af stålkonstruktioner
15+
Mange års erfaring
110+
Gennemførte stålprojekter
15+
Lande, vi betjener
100 %
Overholder AISC-standarden
OVERSIGT OVER TJENESTER
Hvad Er Konstruktionstegning Af Stål?
Detaljering af stålkonstruktioner er den proces, hvor der udarbejdes præcise fremstillings- og monteringstegninger på baggrund af konstruktionstekniske projekter. Disse tegninger angiver dimensioner, samlinger, svejsninger, bolte, forankringsstænger, mærkninger på konstruktionselementer og andre fremstillingsdetaljer, der er nødvendige for at fremstille og samle stålkomponenter. Uden præcis detaljering kan fejl i fremstillingen, koordineringsproblemer og forsinkelser i monteringen medføre øgede projektomkostninger og forlænge byggetiden.
Monarch Innovation omdanner konstruktionstegninger til koordinerede ståldetaljepakker ved hjælp af Tekla Structures, Autodesk Advance Steel og SDS2. Vores leverancer udarbejdes i overensstemmelse med gældende projektstandarder, herunder AISC, AWS, Eurocode, IS 800 og andre kundespecifikke krav.
Hvorfor er konstruktionstegninger af stål så vigtige for dit projekt?
Strukturelle problemer, der opdages sent i et projekt, er ofte blandt de dyreste og mest tidskrævende at løse. Typiske udfordringer omfatter:
• At identificere detaljeringsproblemer inden fremstillingen, hvor det er væsentligt billigere at løse dem end under fremstillingen eller monteringen.
• Tilslutningsdetaljer, der tager højde for tolerancer ved fremstilling og montering, hvilket bidrager til at reducere behovet for ændringer på byggepladsen.
• Koordinerede 3D-modeller, der understøtter kollisionsdetektering på tværs af fagområderne bygningskonstruktion, arkitektur, maskinteknik, elteknik og anlægsteknik.
• Præcise materialemængder og komponentlister, der understøtter indkøbsplanlægningen og bidrager til at minimere materialespild.
• Ståldetaljeringspakker udarbejdet i overensstemmelse med gældende projektstandarder, hvilket understøtter effektive tekniske gennemgange og godkendelsesprocesser.
VORES VIGTIGSTE TJENESTER
Vores Tjenester Inden For Konstruktionstegning Og Ingeniørarbejde Af Stålkonstruktioner
Vi tilbyder omfattende tjenester inden for detaljering af stålkonstruktioner, der understøtter fremstilling, montage og tværfaglig projektkoordinering.
01/08
Vi udarbejder detaljerede fremstillingstegninger til bjælker, søjler, fagværk, a
Se tegninger
Udarbejdelse af udførelsestegninger
Vi udarbejder detaljerede fremstillingstegninger til bjælker, søjler, fagværk, afstivninger, samlinger og andre stålkonstruktionsdele i det projektformat, De foretrækker.
Udforsk modellering
3D-modellering af konstruktionsstål
Vi udvikler koordinerede 3D-stålmodeller ved hjælp af Tekla Structures eller Autodesk Advance Steel, herunder samlinger, boltkonstruktioner, svejsninger og indbyggede komponenter. Modellerne kan leveres i IFC og andre ønskede formater.
Forbindelsesoplysninger

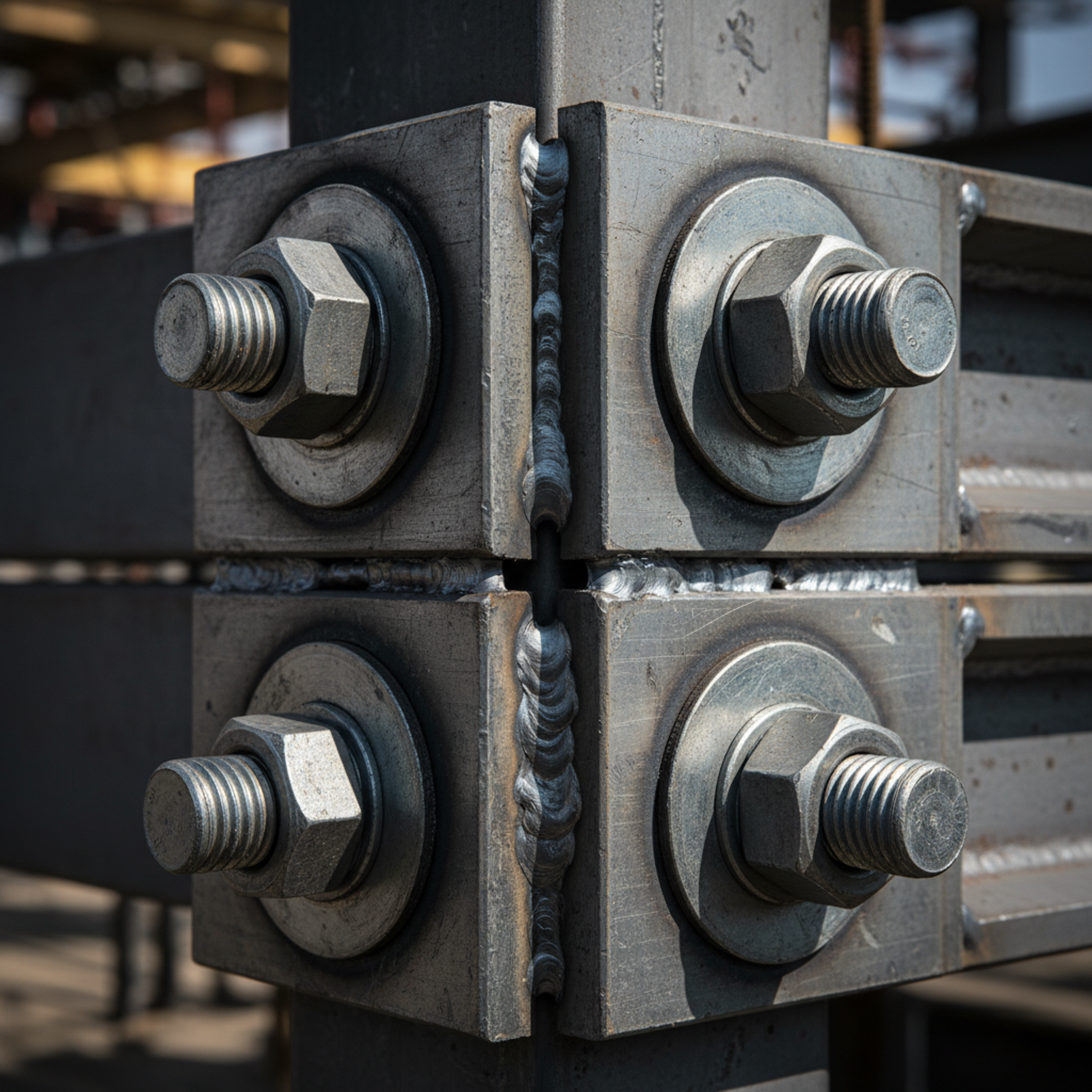

Konstruktions- og detaljering af samlinger
Når det indgår i projektomfanget, udarbejder vi konstruktionstegninger og detaljeringstegninger for bolt- og svejseforbindelser i overensstemmelse med gældende projektstandarder, herunder AISC-, Eurocode- og IS-krav.
Opførelsesplan
Pakke med opførelsestegninger
Vi udarbejder monteringstegninger, der viser markeringer på konstruktionselementer, monteringsrækkefølge, samlingssteder, retninger, forankringsplaceringer og monteringsoplysninger for at sikre en effektiv samling på byggepladsen.
Oplysninger om ankeret

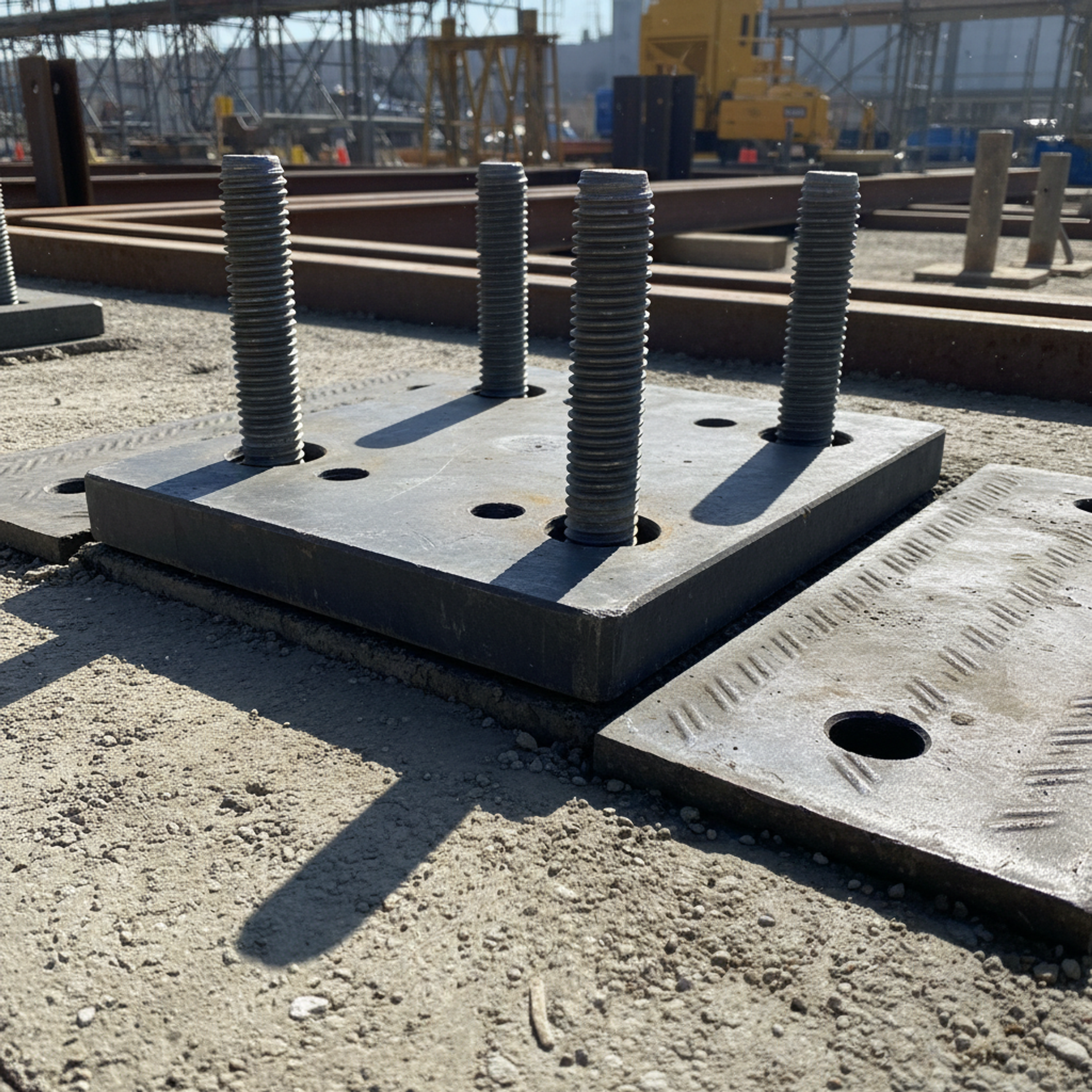

Detaljer vedrørende ankerbolte og indstøbningsplader
Vi udarbejder detaljerede ankerboltsplaner, detaljerede tegninger af bundplader samt tegninger af indstøbt stål, der er afstemt med oplysninger om konstruktionsbeton og fundamenter.
CNC og tidsplaner
Materialeoversigter og CNC-data
Vi udarbejder materialelister, komponentlister og CNC-data direkte ud fra den koordinerede 3D-model for at understøtte fremstillings- og indkøbsprocesserne.
Eftermonteringsarbejde
Detaljer om eftermontering og ændringer
Vi udarbejder as-built-modeller af stålkonstruktioner på baggrund af feltmålinger eller laserskanningsdata og udvikler detaljeringspakker til renoverings-, udvidelses- og konstruktionsændringsprojekter.
Diverse stål
Diverse stålkonstruktioner
Vi udarbejder detaljeringstegninger for trapper, gelændere, platforme, stiger, ristværk og andre diverse stålkomponenter, der er afstemt med den primære stålkonstruktionspakke.
Se tegninger
Udarbejdelse af udførelsestegninger
Vi udarbejder detaljerede fremstillingstegninger til bjælker, søjler, fagværk, afstivninger, samlinger og andre stålkonstruktionsdele i det projektformat, De foretrækker.
Udforsk modellering
3D-modellering af konstruktionsstål
Vi udvikler koordinerede 3D-stålmodeller ved hjælp af Tekla Structures eller Autodesk Advance Steel, herunder samlinger, boltkonstruktioner, svejsninger og indbyggede komponenter. Modellerne kan leveres i IFC og andre ønskede formater.
Forbindelsesoplysninger
Konstruktions- og detaljering af samlinger
Når det indgår i projektomfanget, udarbejder vi konstruktionstegninger og detaljeringstegninger for bolt- og svejseforbindelser i overensstemmelse med gældende projektstandarder, herunder AISC-, Eurocode- og IS-krav.
Opførelsesplan
Pakke med opførelsestegninger
Vi udarbejder monteringstegninger, der viser markeringer på konstruktionselementer, monteringsrækkefølge, samlingssteder, retninger, forankringsplaceringer og monteringsoplysninger for at sikre en effektiv samling på byggepladsen.
Oplysninger om ankeret
Detaljer vedrørende ankerbolte og indstøbningsplader
Vi udarbejder detaljerede ankerboltsplaner, detaljerede tegninger af bundplader samt tegninger af indstøbt stål, der er afstemt med oplysninger om konstruktionsbeton og fundamenter.
CNC og tidsplaner
Materialeoversigter og CNC-data
Vi udarbejder materialelister, komponentlister og CNC-data direkte ud fra den koordinerede 3D-model for at understøtte fremstillings- og indkøbsprocesserne.
Eftermonteringsarbejde
Detaljer om eftermontering og ændringer
Vi udarbejder as-built-modeller af stålkonstruktioner på baggrund af feltmålinger eller laserskanningsdata og udvikler detaljeringspakker til renoverings-, udvidelses- og konstruktionsændringsprojekter.
Diverse stål
Diverse stålkonstruktioner
Vi udarbejder detaljeringstegninger for trapper, gelændere, platforme, stiger, ristværk og andre diverse stålkomponenter, der er afstemt med den primære stålkonstruktionspakke.
01/08
Omdan dine konstruktionstegninger til præcise ståldetaljer, der er klar til fremstilling.
Få en gratis konsultation →HVORFOR VÆLGE OS
Hvorfor Vælge Monarch Innovation Til Udarbejdelse Af Konstruktionstegninger Til Stålkonstruktioner?
ISO
ISO 9001-certificeret kvalitet
Hvert tegningsprojekt gennemgår en struktureret kvalitetssikringsproces, der omfatter uafhængige tekniske gennemgange, for at sikre nøjagtighed, konsistens og overholdelse af projektkravene.
MULTI
Erfaring med flere standarder
Vi udarbejder detaljeringspakker i overensstemmelse med gældende projektstandarder, herunder AISC, AWS, Eurocode, IS, BS og andre kundespecifikke krav.
EGEN
Fuldt ansvar for projektet
Alle modeller, tegninger, CNC-data og projektdokumentation, der udarbejdes i løbet af samarbejdet, tilhører udelukkende dig. Monarch Innovation beholder ingen ejendoms- eller licensrettigheder til dine leverancer.
SUPPORT
Støtte i byggefasen
Vores team står til rådighed under hele fremstillings- og byggefasen for at yde støtte i forbindelse med besvarelse af forespørgsler, revision af tegninger og udarbejdelse af færdigmeldingsdokumentation efter behov.
LEVERING
Skalerbar projektgennemførelse
Uanset om du har brug for detaljering af en enkelt bygning eller et stort projekt med flere bygninger, tilpasser vi vores team, så det imødekommer dine projektkrav, samtidig med at vi opretholder ensartede kvalitets- og leveringsstandarder.
VORES ENGAGEMENTSPROCES
Sådan Fungerer Vores Proces For Udarbejdelse Af Konstruktionstegninger Til Stålkonstruktioner
Vores strukturerede arbejdsgang sikrer præcis detaljering, effektiv koordinering og pålidelig projektgennemførelse fra projektering til udførelse.
01
Du deler oplysninger om dit projekt
Lever strukturelle oversigtstegninger, designkriterier, oplysninger om forbindelsesudformning, projektspecifikationer og gældende standarder. Vi understøtter PDF, DWG, IFC, Revit, Tekla og andre filformater, der er standard i branchen.
02
Vi gennemgår dine krav
Vores detaljeringsteam gennemgår dine projektoplysninger og udarbejder en detaljeret arbejdsbeskrivelse, en leveringsplan, en projektplan samt et fastpristilbud, der er skræddersyet til dine behov.
03
Vi udvikler 3D-stålmodellen
Vi udarbejder stålkonstruktionsmodellen ved hjælp af Tekla Structures eller Autodesk Advance Steel, herunder konstruktionselementer, samlinger, diverse ståldele, forankringsstænger og indstøbte komponenter i overensstemmelse med projektkravene.
04
Vi koordinerer på tværs af fagområder
Stålmodellen koordineres med arkitekt-, konstruktions-, anlægs- og MEP-modellerne ved hjælp af BIM-koordineringsarbejdsgange. Identificerede grænsefladeproblemer gennemgås, dokumenteres og indarbejdes i den koordinerede model, hvor det er nødvendigt.
05
Vi leverer dokumentation til fremstilling og montering
Vi udarbejder fremstillingstegninger, monteringstegninger, materialelister, CNC-data (hvis nødvendigt) samt projektdokumentation i de aftalte leveringsformater.
06
Vi tilbyder støtte til byggeprojekter
Vores team står til rådighed under hele fremstillings- og byggefasen for at yde støtte i forbindelse med besvarelse af forespørgsler, revision af tegninger og udarbejdelse af færdigmeldingsdokumentation efter behov.
FORDELE FOR VIRKSOMHEDER
Hvilke Forretningsmæssige Fordele Er Der Ved Professionel Detaljering Af Stålkonstruktioner?
Professionel detaljering af stålkonstruktioner forbedrer præcisionen i fremstillingen, projektkoordineringen og effektiviteten i byggeriet, samtidig med at den bidrager til at reducere projektrisici og -omkostninger.
Reducer produktionsomkostningerne
Præcise detaljer, materialelister og CNC-data bidrager til at minimere fejl i fremstillingen, materialespild og unødvendigt omarbejde.
Støt effektiv stålmontering
Tydelige opførelsestegninger med markeringer af bygningsdele, arbejdsrækkefølge og monteringsoplysninger bidrager til at øge produktiviteten på byggepladsen og mindske forsinkelser som følge af koordineringsproblemer.

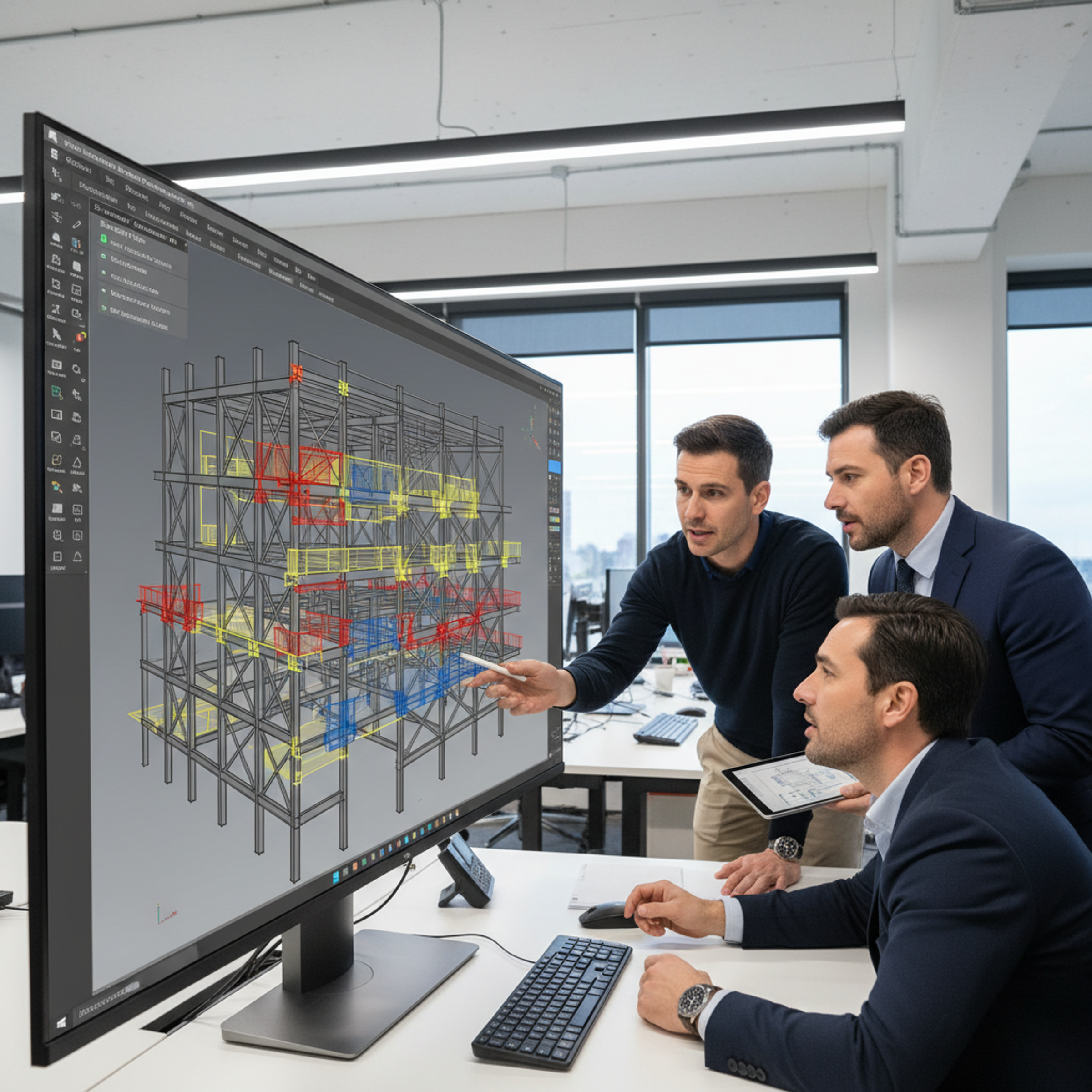

Reducer antallet af forespørgsler vedrørende felter
Koordinerede 3D-stålmodeller gør det lettere at identificere grænsefladeproblemer inden fremstilling og opførelse, hvilket mindsker behovet for afklaringer af tegninger på byggepladsen.
Støtte til lovgivningsmæssige gennemgange
Ståldetaljepakker, der er udarbejdet i overensstemmelse med gældende projektstandarder, bidrager til at understøtte tekniske gennemgange, godkendelser og projektets overholdelse af kravene.

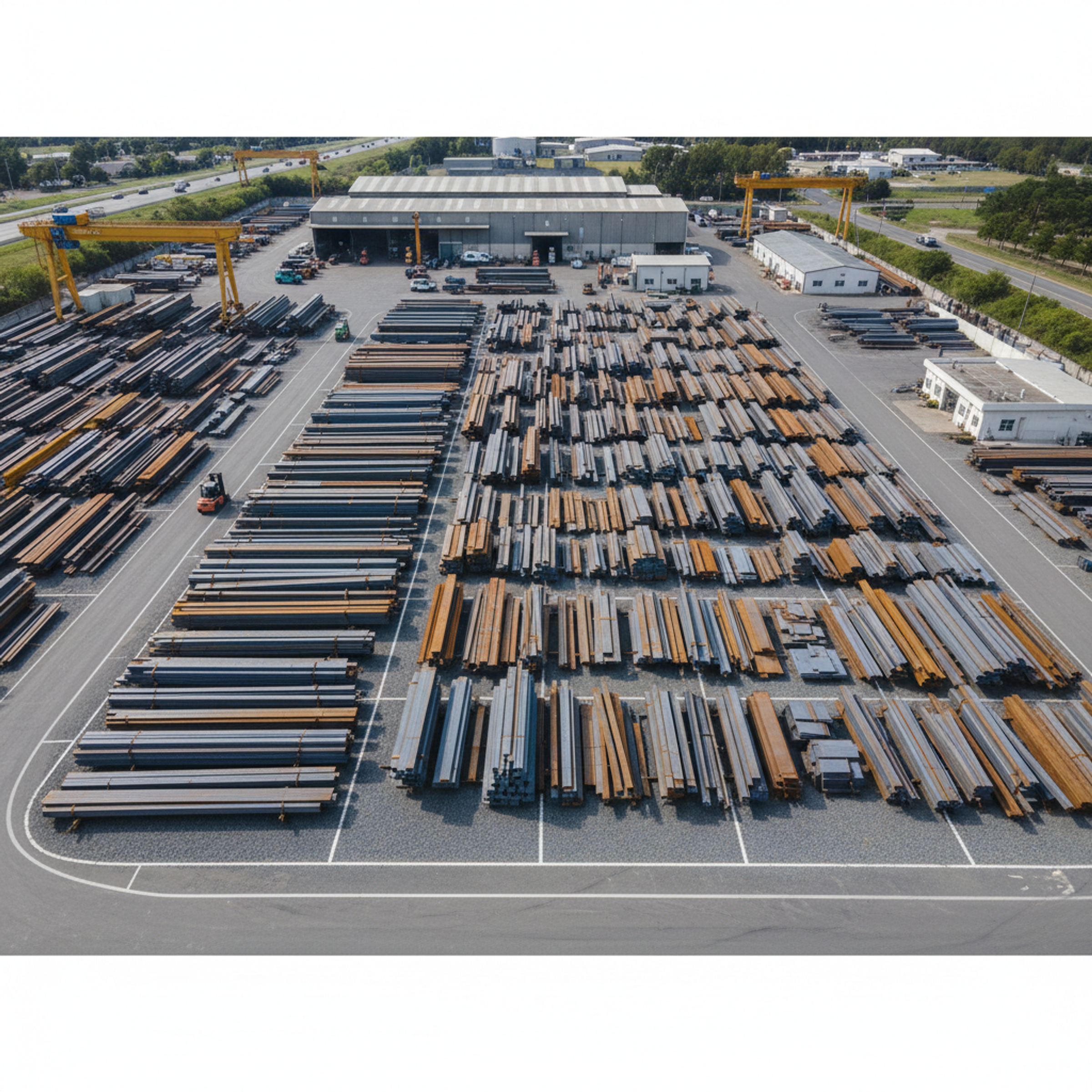

Optimering af materialudnyttelsen
Gennemtænkte detaljer og udformning af samlinger bidrager til en effektiv udnyttelse af stål og opfylder samtidig de konstruktionsmæssige krav.
Ét samlet koordineringspunkt
Detaljering af konstruktionsstål, BIM-koordinering, detaljering af samlinger og byggestøtte leveret af ét team bidrager til at forenkle kommunikationen og projektledelsen.
TEKNOLOGIER OG VÆRKTØJER
Software Til Detaljering Af Konstruktionsstål Og De Standarder, Vi Arbejder Efter
3D-detaljeringssoftware
Tekla Structures (Trimble)
Autodesk Advance Steel
SDS/2 (Konstruktionsdata)
Revit Structure
AutoCAD til konstruktionsdetaljering
Designkoder og standarder
AISC 360 og AISC 341 (seismisk)
AWS D1.1-standard for konstruktionssvejsning
Eurokode 3 (EC3)
BS 5950 og IS 800
AS 4100 og CISC (Canada)
Koordination og kollisionsdetektering
Navisworks Manage
BIM 360 / Autodesk Forma
Tekla BIMsight
Solibri Model Checker
Understøttede outputformater
IFC 2x3 og IFC 4
DWG / DXF
DSTV / CNC-NC-filer
PDF-udførelsestegninger med revisionshistorik
BRANCHER, VI BETJENER
Brancher, Vi Betjener Inden For Konstruktionstegning Af Stålkonstruktioner
01
Industri- og procesanlæg
Vi udarbejder konstruktionstegninger til stålkonstruktioner til udstyrsunderstøtninger, rørstativrammer, mezzaniner og modulrammer i olie-, gas-, kemikalie- og kraftværker.
02
Erhvervsbygninger og højhuse
Vores team arbejder med komplekse stålskeletter i flere etager med momentforbindelser, overføringsbjælker og sammensatte dæksystemer til erhvervsbygherrer og entreprenører.
03
Infrastruktur og broer
Vi udarbejder konstruktionstegninger til motorvejsbroer, fodgængerbroer og jernbanekonstruktioner i overensstemmelse med AASHTO-, FHWA- og BS-standarderne.
04
Minedrift og tung industri
Vi udarbejder detaljerede tegninger af transportbånd, knuserkonstruktioner, stablere og understøtningsrammer til tungt udstyr til minedrift, hvor de strukturelle belastninger og adgangskravene er ekstreme.
05
Lagerbygninger og logistikfaciliteter
Detaljerede løsninger til portalrammer med fri spændvidde og tunge reolsystemer til distributionscentre, køle- og fryselagre samt produktionsanlæg på markeder over hele verden.
06
Strøm- og energistrukturer
Vi udarbejder detaljerede konstruktionsplaner for understøtningskonstruktioner til transformere, turbiner, kedler, solsporingssystemer og vindmøllefundamenter til den globale energisektor.
07
Offshore- og havkonstruktioner
Konstruktionsudformning af offshoreplatforme, skibslastekonstruktioner, anløbsbroer og marineanlæg i henhold til AISC-, DNV- og ISO-standarder.
08
Modulær og præfabrikeret byggeri
Vi udarbejder detaljerede tegninger af stålmoduler og præfabrikerede konstruktionsenheder, der er designet til fremstilling uden for byggepladsen, transport og montering på byggepladsen med et minimum af arbejde på selve byggepladsen.
FAQ-SEKTIONEN
Ofte Stillede Spørgsmål
Er Du Klar Til At Gå I Gang Med Dit Projekt Inden For Konstruktionstegning Af Stål?
Vores erfarne team af konstruktionstegnere leverer præcis dokumentation af stålkonstruktioner, der sikrer en problemfri fremstilling og montering på byggepladsen.
