MEP-tegningstjenester
MEP-tegningstjenester
Designmodeller definerer formålet. Produktions- og monteringstegninger omsætter dette formål til detaljeret dokumentation til fremstilling, samling og montering på byggepladsen. Monarch Innovation udvikler koordinerede MEP-produktionstegninger ud fra BIM-modeller og leverer dermed dokumentation, der er klar til fremstilling, og som understøtter præcis produktion, effektiv montering og tværfaglig projektkoordinering.
15+
Mange års erfaring med udformning af MEP-projekter
250+
Levering af konstruktionstegninger
10+
Lande, vi betjener
98 %
Godkendelse efter første gennemgang i marken
OVERSIGT OVER TJENESTER
Hvad Er MEP-værkstedstegninger Og Installationstegninger?
MEP-fabrikationstegninger er detaljerede, fagspecifikke tegninger, der er udarbejdet på baggrund af koordinerede projektdokumenter og BIM-modeller. De viser forløb, dimensioner, højdeforhold, understøtninger og tilslutningsdetaljer, der er nødvendige for fremstilling og installation af mekaniske, elektriske, VVS- og brandsikringssystemer.
Monteringstegningerne bygger videre på disse oplysninger ved at indeholde monteringsrækkefølgen, adgangsafstande og projektspecifikke bemærkninger, der understøtter en effektiv montering og udførelse af byggearbejdet på byggepladsen.
Hvorfor er forskellen mellem design og udførelsestegninger vigtig?
Konstruktionstegninger formidler designhensigten. I sig selv indeholder de ofte ikke den detaljeringsgrad, der kræves til fremstilling og montering.
Kanal- og rørføringer, der ser ud til at være frie på konstruktionstegningerne, kan komme i konflikt med bygningsdele, kabelrender eller andre bygningsinstallationer, når de detaljerede mål indsættes.
Manglende angivelse af rørføringer og gennemføringer kan forsinke samarbejdet med bygnings- og anlægsdisciplinerne.
Spørgsmål vedrørende adgang til udstyr og vedligeholdelsesafstande vil muligvis først blive fuldt ud behandlet i anlægsfasen.
Produktionsvirksomheder kan have behov for yderligere detaljer, før tegningerne kan anvendes til fremstilling og samling.
Mangelfulde konstruktionsoplysninger kan medføre yderligere anmodninger om yderligere oplysninger (RFI’er), ændringer i projekteringen og tilpasninger på byggepladsen under installationen.
Detaljerede værkstedstegninger og monteringstegninger bidrager til at bygge bro mellem designintentionen og selve byggeriet og understøtter dermed en mere effektiv fremstilling, montering og tværfaglig koordinering.
KERNETJENESTER
Vores Tjenester Inden For Fremstillingstegninger Til MEP-projekter
Fra udformning af kanaler og rørføringer til spool-tegninger, der er klar til fremstilling, dækker Monarch Innovation alle fagområder, der er nødvendige for at føre dit MEP-projekt fra design til udførelse.
VVS-entreprenører og virksomheder, der fremstiller ventilationskanaler.
Tekniske tegninger til VVS-kanaler og -rørføringer
Vi omdanner koordinerede VVS-modeller til produktionsklare tegninger af kanaler og rør, komplet med dimensioner, højder, ophæng og adgangsafstande.
Entreprenører inden for rørinstallationer til erhvervs-, industri- og procesformål.
VVS- og procesrørlednings-værkstedstegninger
Vi udarbejder detaljerede udførelsestegninger til vandforsynings-, afløbs- og procesrørsystemer, herunder rørføring, hældninger, rørfittings, understøtninger og monteringsdetaljer.
Elentreprenører og tavleproducenter.
Elektriske udførelsestegninger
Vi udarbejder rørføringer, kabelskinneplaner, placering af udstyr, tavleopstillinger og tilslutningsdetaljer på baggrund af koordinerede BIM-modeller.
Brandbeskyttelsesentreprenører og specialiserede installatører.
Brandbeskyttelses-udførelsestegninger
Vi udarbejder udførelsestegninger for sprinkleranlæg, standrør og brandbeskyttelsesanlæg med detaljer om ophæng, rørføring og hydrauliske beregninger i overensstemmelse med de gældende projektkrav.
Præfabrikations- og modulbygningsprojekter uden for byggepladsen.
Tegninger til fremstilling af plademetal og spoler
Vi udarbejder fremstillingstegninger, skæreplaner og rørspoltegninger, der understøtter arbejdsgangene inden for pladefabrikation og præfabrikation af rørsystemer.
Projekter med armeret beton og etaperet byggeri.
Tegninger af muffe, indsats og gennemføring
Vi koordinerer tegninger af gennemføringer i rør, indsatser, vægge og gulve på tværs af flere fagområder for at understøtte byggeplanlægningen og installationen.
Design-build-, EPC- og byggeledelsesprojekter.
Støtte til koordinering og monteringstegninger
Vi indarbejder godkendte opdateringer vedrørende BIM-koordinering i monteringstegningerne for at understøtte fremstilling, montering på byggepladsen og tværfaglig koordinering.
Projektafslutning, ejendomsadministration og dokumentation af aktiver.
As-built-tegninger og feltrevisionstegninger
Vi opdaterer værkstedstegninger og monteringstegninger, så de afspejler godkendte ændringer udført på byggepladsen, hvilket understøtter projektoverdragelsen og dokumentationen af anlægget.
VVS-entreprenører og virksomheder, der fremstiller ventilationskanaler.
Tekniske tegninger til VVS-kanaler og -rørføringer
Vi omdanner koordinerede VVS-modeller til produktionsklare tegninger af kanaler og rør, komplet med dimensioner, højder, ophæng og adgangsafstande.
Entreprenører inden for rørinstallationer til erhvervs-, industri- og procesformål.
VVS- og procesrørlednings-værkstedstegninger
Vi udarbejder detaljerede udførelsestegninger til vandforsynings-, afløbs- og procesrørsystemer, herunder rørføring, hældninger, rørfittings, understøtninger og monteringsdetaljer.
Elentreprenører og tavleproducenter.
Elektriske udførelsestegninger
Vi udarbejder rørføringer, kabelskinneplaner, placering af udstyr, tavleopstillinger og tilslutningsdetaljer på baggrund af koordinerede BIM-modeller.
Brandbeskyttelsesentreprenører og specialiserede installatører.
Brandbeskyttelses-udførelsestegninger
Vi udarbejder udførelsestegninger for sprinkleranlæg, standrør og brandbeskyttelsesanlæg med detaljer om ophæng, rørføring og hydrauliske beregninger i overensstemmelse med de gældende projektkrav.
Præfabrikations- og modulbygningsprojekter uden for byggepladsen.
Tegninger til fremstilling af plademetal og spoler
Vi udarbejder fremstillingstegninger, skæreplaner og rørspoltegninger, der understøtter arbejdsgangene inden for pladefabrikation og præfabrikation af rørsystemer.
Projekter med armeret beton og etaperet byggeri.
Tegninger af muffe, indsats og gennemføring
Vi koordinerer tegninger af gennemføringer i rør, indsatser, vægge og gulve på tværs af flere fagområder for at understøtte byggeplanlægningen og installationen.
Design-build-, EPC- og byggeledelsesprojekter.
Støtte til koordinering og monteringstegninger
Vi indarbejder godkendte opdateringer vedrørende BIM-koordinering i monteringstegningerne for at understøtte fremstilling, montering på byggepladsen og tværfaglig koordinering.
Projektafslutning, ejendomsadministration og dokumentation af aktiver.
As-built-tegninger og feltrevisionstegninger
Vi opdaterer værkstedstegninger og monteringstegninger, så de afspejler godkendte ændringer udført på byggepladsen, hvilket understøtter projektoverdragelsen og dokumentationen af anlægget.
01/08
Vil du have installationsklare MEP-tegninger, der sikrer, at dit projekt forløber efter tidsplanen?
HVORFOR MONARCH INNOVATION
Hvorfor Vælge Monarch Innovation Til MEP-værkstedstegninger Og Installationstegninger?
Præcise MEP-værkstedstegninger kræver mere end blot tegnekompetencer. De kræver en forståelse for fremstilling, installation og tværfaglig koordinering. Her er det, der adskiller Monarch Innovation fra andre.
MULTI
Modelbaseret nøjagtighed
Alle udførelsestegninger udarbejdes på baggrund af koordinerede BIM-modeller, hvilket sikrer overensstemmelse mellem de godkendte projekter og udførelsesdokumentationen.
EJER
Effektiv projektgennemførelse
Vores strukturerede arbejdsgange sikrer, at tegningspakkerne leveres til tiden, samtidig med at kvaliteten og projektkravene opfyldes.
Støtte i byggefasen
Vores team bistår med besvarelse af forespørgsler (RFI), godkendelse af tegningsændringer og udarbejdelse af færdigmeldingsdokumentation gennem hele bygge- og overdragelsesprocessen.
BIM
Tværfaglig koordinering
Tegninger inden for mekanik, el, VVS og brandsikring udarbejdes i et koordineret BIM-miljø for at understøtte tværfaglig koordinering gennem hele projektet.
APP
Tegninger med fokus på fremstilling og montering
Vores konstruktører har indgående kendskab til fremstillings- og monteringsprocesser på byggepladsen og udarbejder tegninger med de mål, tilslutningsdetaljer og monteringsoplysninger, som entreprenørerne har brug for.
KOORDINATER
Fuldt ansvar for projektet
Alle modeller, tegninger og projektdokumentation tilhører udelukkende dig. Monarch Innovation har ingen ejendoms- eller licensrettigheder til dine leverancer.
VORES ARBEJDSGANG
Hvordan Foregår Processen Med Indkøb Og Udarbejdelse Af Installationstegninger Hos MEP?
01
Du sender os din model eller dine tegninger
Send os jeres Autodesk Revit- eller Autodesk Navisworks-modeller, konstruktionstegninger, udstyrsoversigter og relevante projektstandarder.
02
Vi gennemgår og bekræfter omfanget
Vores detaljeringsteam gennemgår dine projektoplysninger, kortlægger eventuelle koordineringsmæssige overvejelser og udarbejder en arbejdsbeskrivelse, en liste over leverancer, en tidsplan og et tilbud.
03
Vi udvikler branchespecifikke tegningspakker
VVS-, el- og brandsikringstegninger udarbejdes sideløbende af dedikerede detaljeringsteams, der arbejder ud fra den samme koordinerede BIM-model.
04
Vi gennemfører interne kvalitets- og koordinationsgennemgange
Hvert tegningssæt gennemgår en intern kvalitetskontrol og en tværfaglig koordineringskontrol, inden det sendes til gennemgang hos kunden.
05
Vi udsender tegninger til gennemgang
Du modtager det komplette sæt arbejdstegninger til gennemgang og kommentarer. Vi indarbejder godkendte ændringer og udarbejder opdaterede tegningssæt efter behov.
06
Vi yder støtte til bygge- og færdigmeldingsdokumentation
Vores team bistår med besvarelse af forespørgsler (RFI), godkendte tegningsændringer og færdigmeldingsdokumentation gennem hele byggeforløbet og frem til projektets overdragelse.
FORDELE FOR VIRKSOMHEDER
Hvilke Forretningsmæssige Fordele Giver Professionelle MEP-værkstedstegninger?
Reducer antallet af forespørgsler vedrørende felter
Detaljerede, koordinerede udførelsestegninger bidrager til at mindske antallet af spørgsmål i forbindelse med monteringen og sikrer et mere smidigt byggeforløb.

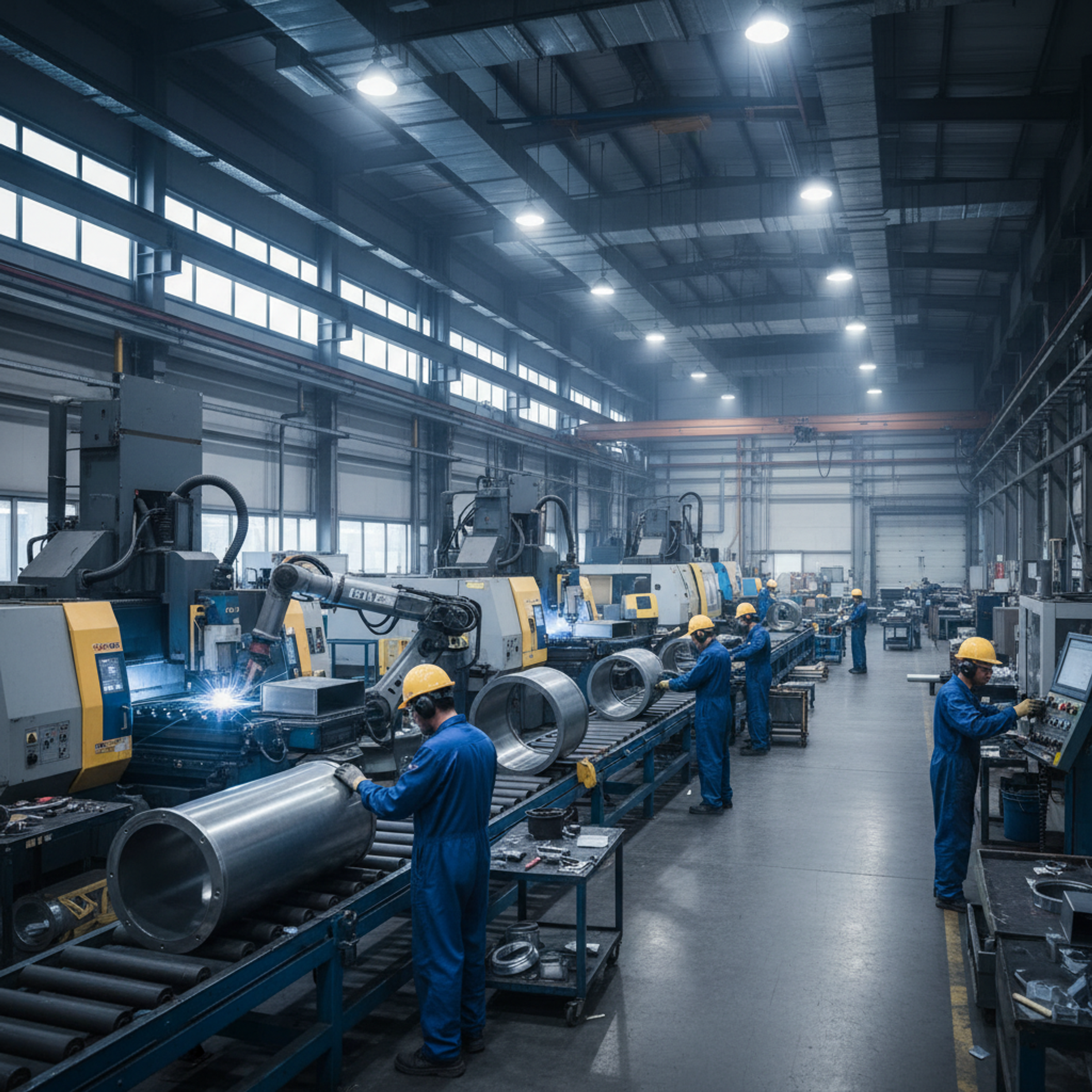

Støt hurtigere fremstilling
Fremstillingsklare tegninger indeholder de mål og detaljer, der er nødvendige for at sikre en effektiv produktion og samling.
Reducer omkostningerne til omarbejde
Tidlig påvisning af koordineringsproblemer og manglende detaljer bidrager til at reducere ændringer på byggepladsen og omarbejde af fremstillede komponenter.

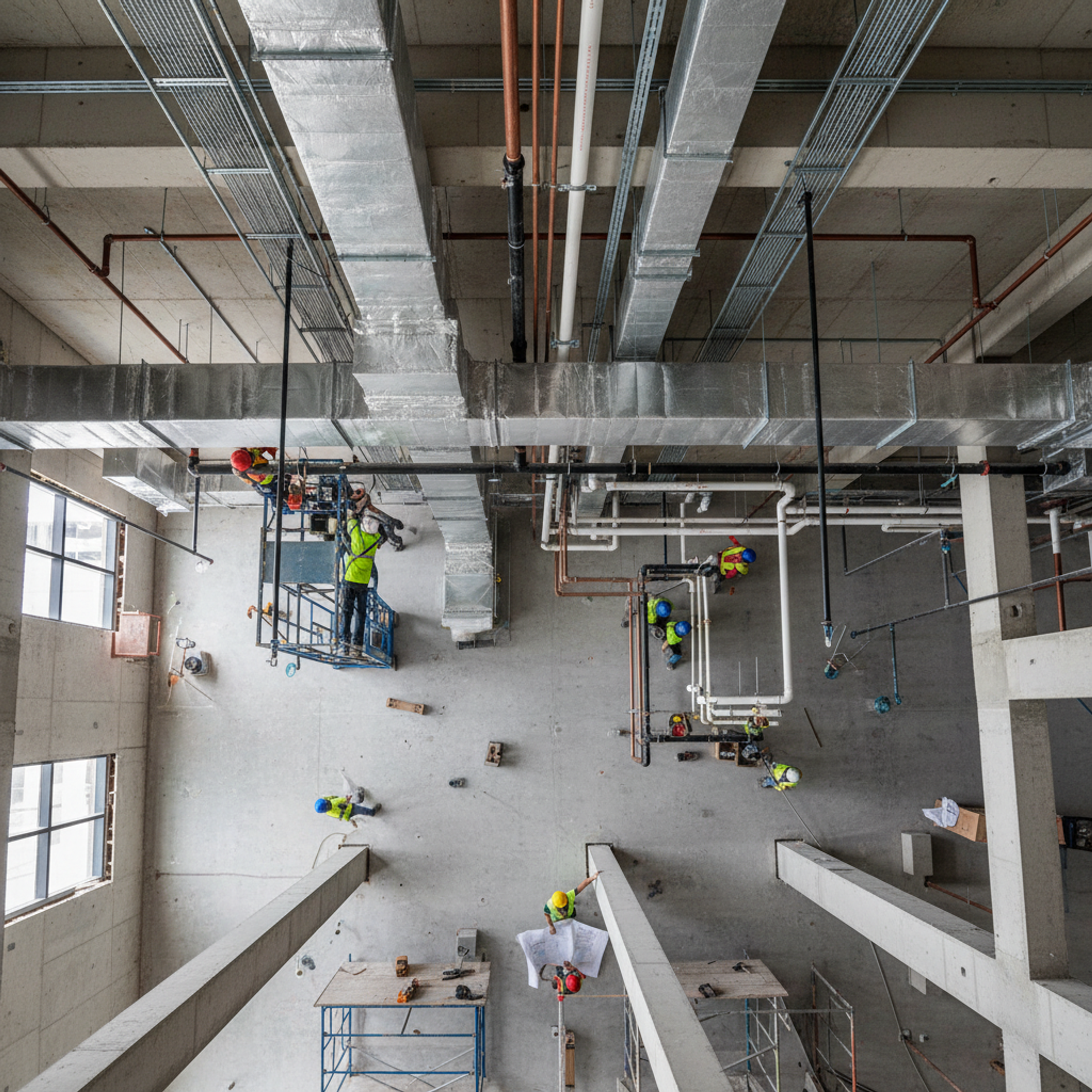

Forbedring af samordningen af handelen
Koordinerede udførelsestegninger sikrer en bedre samordning mellem VVS-, el- og brandsikringssystemer.
Støtte til lovgivningsmæssige gennemgange
Veldokumenterede tegninger, der er i overensstemmelse med gældende regler, bidrager til at lette behandlingen af byggetilladelser og godkendelse af projekter, hvor det er påkrævet.
Forbedring af projektdokumentationen
Nøjagtige opmålingstegninger understøtter projektoverdragelsen, driftsledelsen og fremtidige vedligeholdelsesopgaver.
Er du klar til at omdanne dit MEP-design til værkstedstegninger, der er klar til fremstilling?
Tal med en BIM-ingeniørTEKNOLOGIER, VI BRUGER
Software Og Værktøjer Til Udarbejdelse Af Montagetegninger, Som Vi Arbejder Med
BIM og modelleringsplatforme
Autodesk Revit MEP
Navisworks Manage
AutoCAD MEP
Autodesk Fabrication CADmep
Koordinering og feltgennemgang
Autodesk Forma og BIM 360
Bluebeam Revu til markeringer og rettelser
Integration af punktskyer med scanninger fra Leica og FARO
Dokumentation og udarbejdelse
AutoCAD
MicroStation
Autodesk Fabrication CAMduct
Projekt- og dokumenthåndtering
Procore
ProjectWise
Aconex
BRANCHER, VI BETJENER
Hvilke Brancher Har Brug For MEP-værksteds- Og Installationstegninger?
01
Erhvervsbygninger og højhuse
Kontortårne, byggerier med blandet anvendelse og højhusprojekter til boliger drager fordel af detaljerede udførelsestegninger, der understøtter koordineringen i trange loftrum og forsyningsskakter.
02
Sundhedsinstitutioner
Hospitaler og sundhedsbygninger kræver detaljerede MEP-konstruktionstegninger for medicinske gasser, VVS, vand- og afløbsinstallationer samt andre kritiske bygningsinstallationer i overensstemmelse med projektkravene.
03
Industri- og produktionsanlæg
Processhjælpeanlæg, ventilationssystemer, strømforsyning og anlægstjenester kræver detaljeret dokumentation for fremstilling og installation.
04
Datacentre
Kølesystemer med høj tæthed, elfordelingssystemer og kabelstyringssystemer kræver koordinerede værkstedstegninger til at understøtte fremstilling og installation.
05
Hotel- og restaurationsbranchen samt detailhandlen
Hoteller, detailhandelsprojekter og indretningsprojekter drager fordel af detaljerede installationstegninger, der understøtter en effektiv byggeproces og projektkoordinering.
06
Uddannelses- og institutionsbygninger
Universiteter, skoler og institutionelle faciliteter har brug for koordineret MEP-dokumentation i forbindelse med nybyggeri, renoveringer og projektgennemførelse i etaper.
FAQ-SEKTIONEN
Ofte Stillede Spørgsmål
Er Du Klar Til At Omdanne Din Koordinerede Model Til Tegningsmateriale, Der Er Klar Til Brug I Marken?
Vi leverer koordinerede udførelsestegninger, der forbedrer bygbarheden, mindsker projektrisici og sikrer en problemfri montering.
