Kommunikationsprotokoller i indlejrede systemer er afgørende for, at enheder kan udveksle data effektivt og pålideligt. Fra simpel kommunikation mellem mikrocontrollere til kompleks industriel automatisering definerer disse protokoller, hvordan data sendes, modtages og behandles.
I denne vejledning vil vi se nærmere på de forskellige typer kommunikationsprotokoller i indlejrede systemer, deres forskelle, anvendelsesmulighederne i praksis og hvordan nye teknologier som 5G, IoT og LoRaWAN er med til at forme fremtiden.
Hvad er kommunikationsprotokoller i indlejrede systemer?
Kommunikationsprotokoller er foruddefinerede regler, der fastlægger, hvordan data overføres mellem komponenter i et indlejret system. Disse protokoller sikrer, at enhederne kan kommunikere uden fejl, forsinkelser eller datatab.
De er afgørende for:
- Databehandling i realtid
- Synkronisering af enheder
- Pålidelig systemydelse
- Lavt strømforbrug

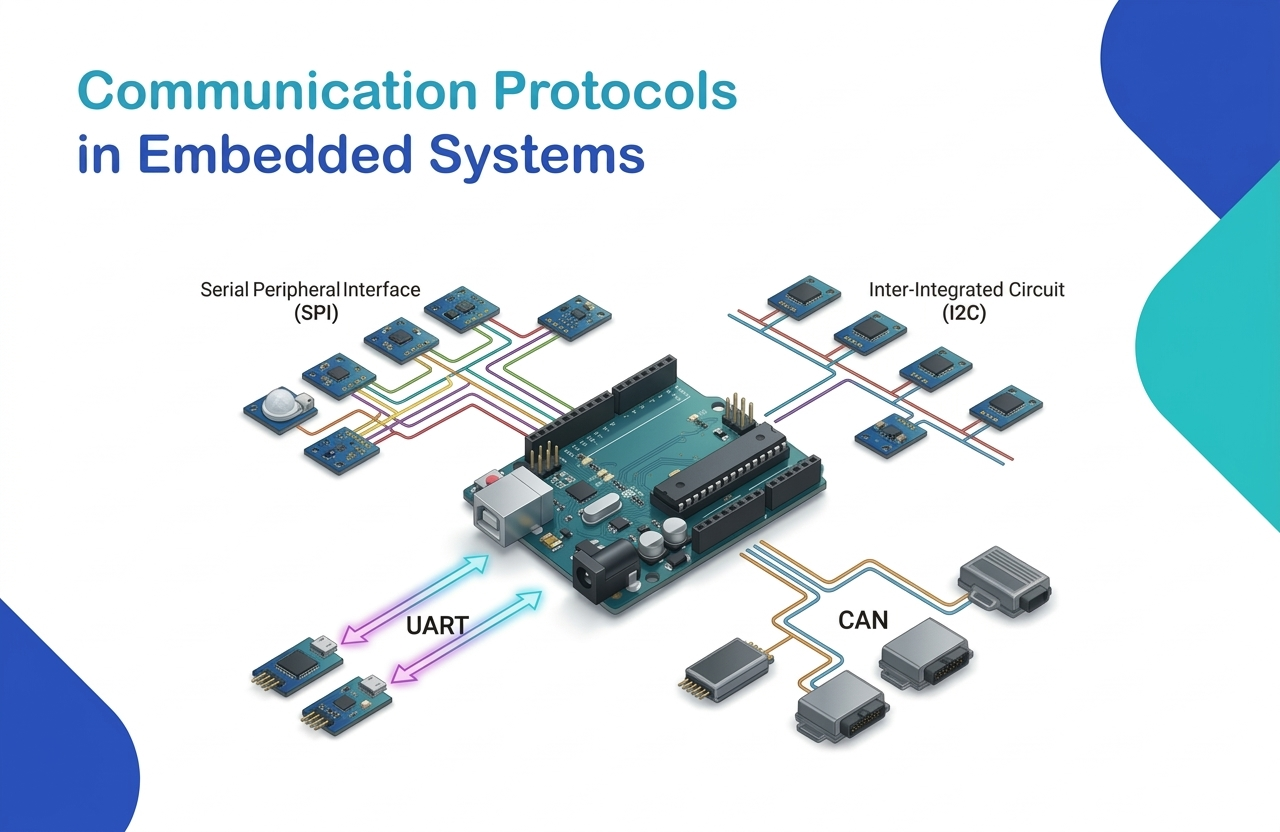

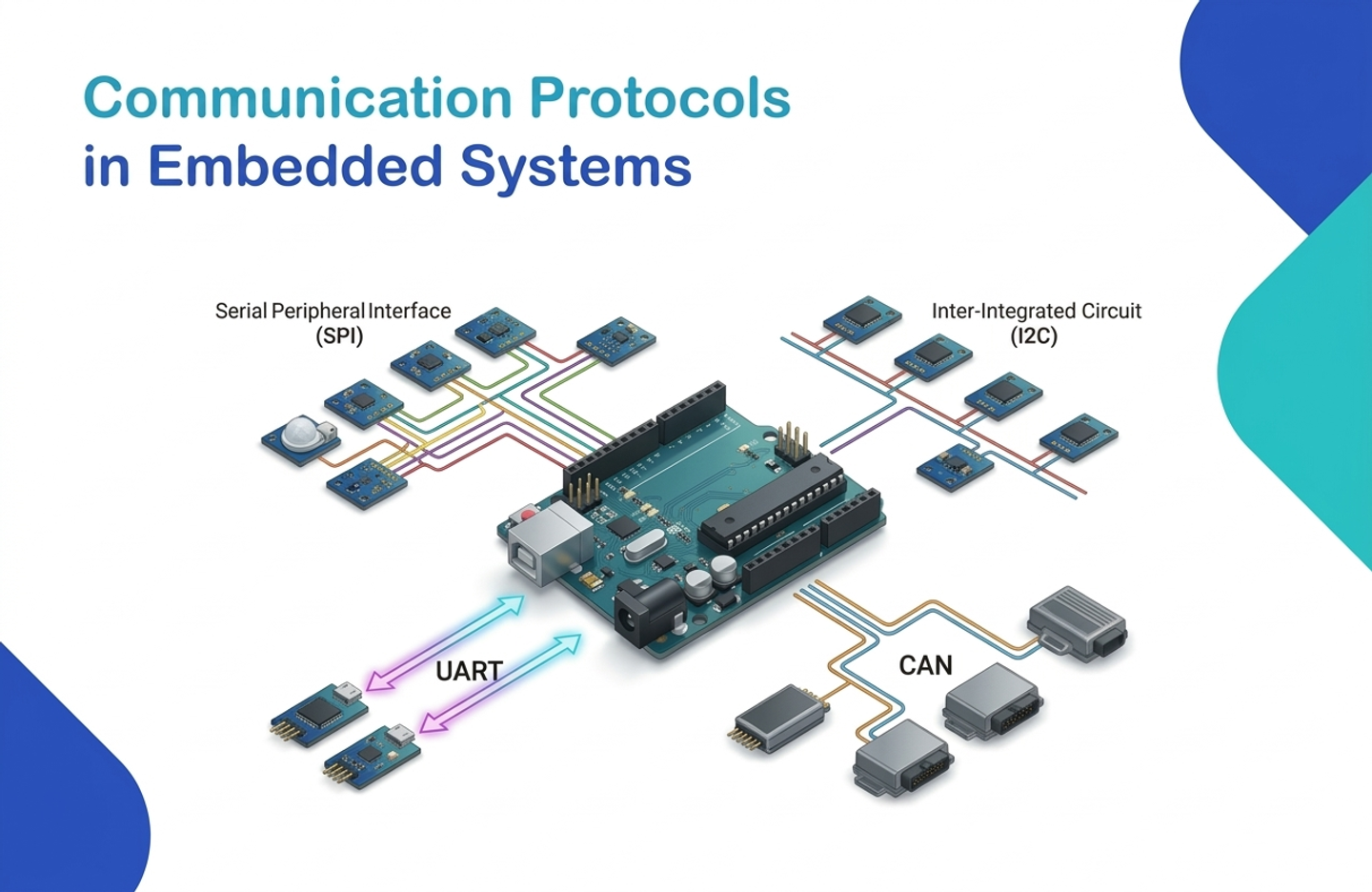

Typer af kommunikationsprotokoller i indlejrede systemer

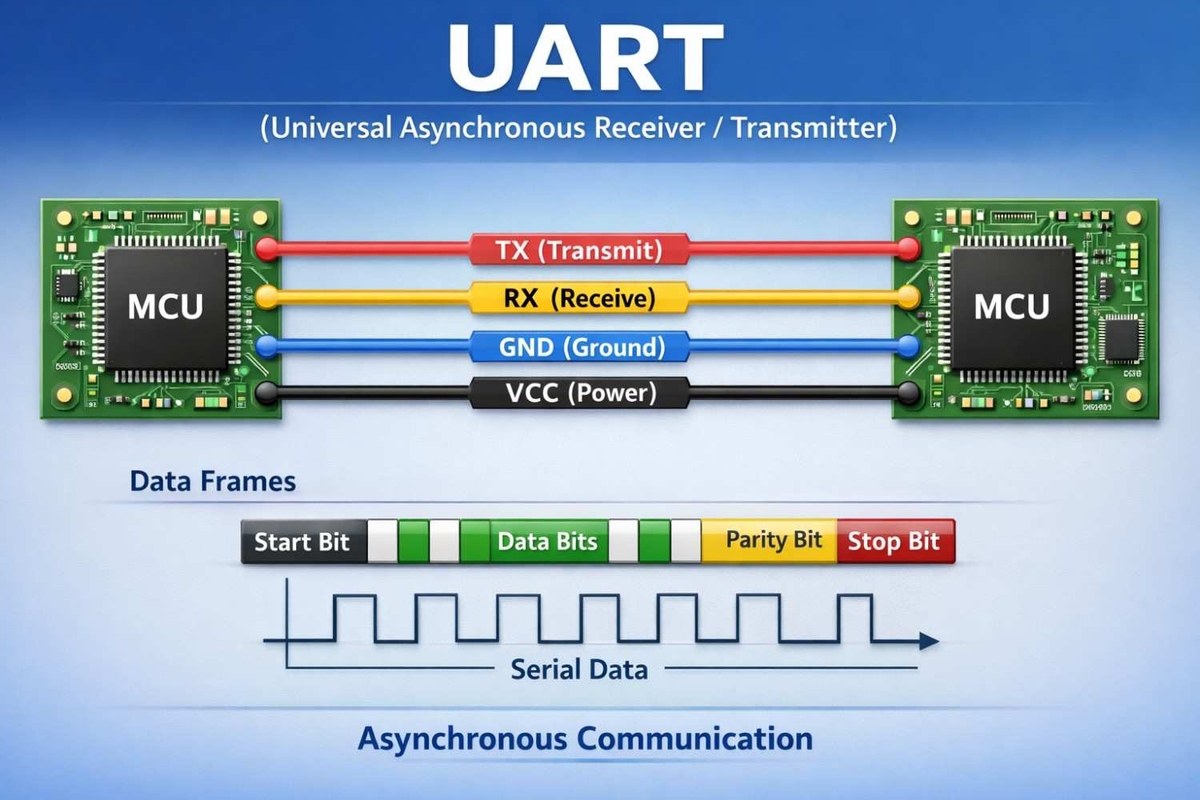

1. UART (Universal Asynchronous Receiver/Transmitter)
UART (Universal Asynchronous Receiver/Transmitter) er en af de mest udbredte kommunikationsprotokoller i indbygget systems for seriel dataoverførsel mellem enheder. Det muliggør kommunikation uden behov for et fælles kloksignal, hvilket gør det enkelt og effektivt til kommunikation over korte afstande.
Vigtigste funktioner:
- Asynkron kommunikation (kræver ikke kloksignal)
- Fuld-duplex-kommunikation (samtidig afsendelse og modtagelse)
- Enkelt hardwareimplementeringpå
- Indstillelig baudrate
Anvendelsestilfælde:
- Fejlfinding og kommunikation via konsollen
- GPS-moduler
- Bluetooth-moduler
- Kommunikation mellem mikrocontrollere

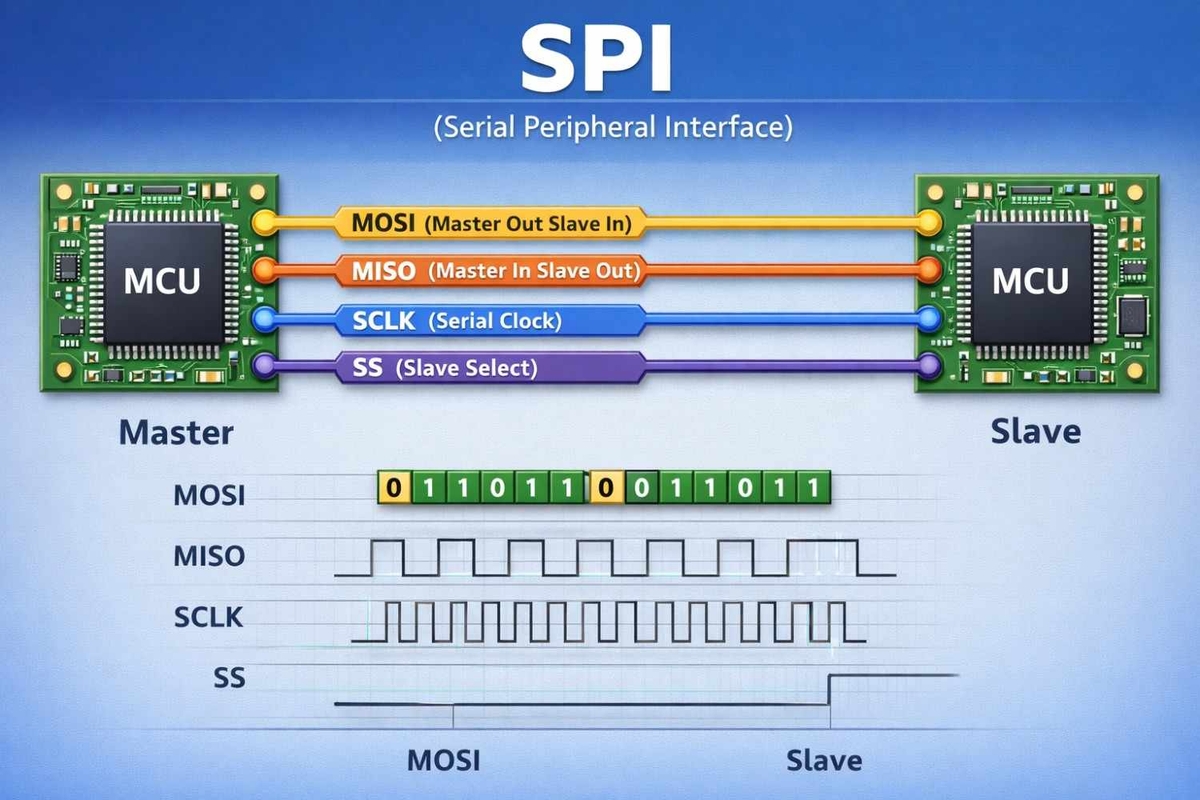

2. SPI (Serial Peripheral Interface)
SPI (Serial Peripheral Interface) er en synkron kommunikationsprotokol med høj hastighed Anvendes i vid udstrækning i indlejrede systemer til kortdistancekommunikation mellem mikrocontrollere og perifere enheder. Den benytter en master-slave-arkitektur og et fælles kloksignal for at muliggøre hurtig og pålidelig dataoverførsel.
Vigtigste funktioner:
- Synkron kommunikation (bruger et kloksignal)
- Fuld-duplex-kommunikation (samtidig datatransmission og -modtagelse)
- Høj dataoverførselshastighed (hurtigere end I2C og UART)
- Master-slave-arkitektur med understøttelse af flere slaver
- Bruger fire ledninger: MOSI, MISO, SCLK og SS
Anvendelsestilfælde:
- Sensorer og ADC’er
- SD-kort og flashhukommelse
- LCD- og OLED-skærme
- Applikationer til datastrømning i realtid

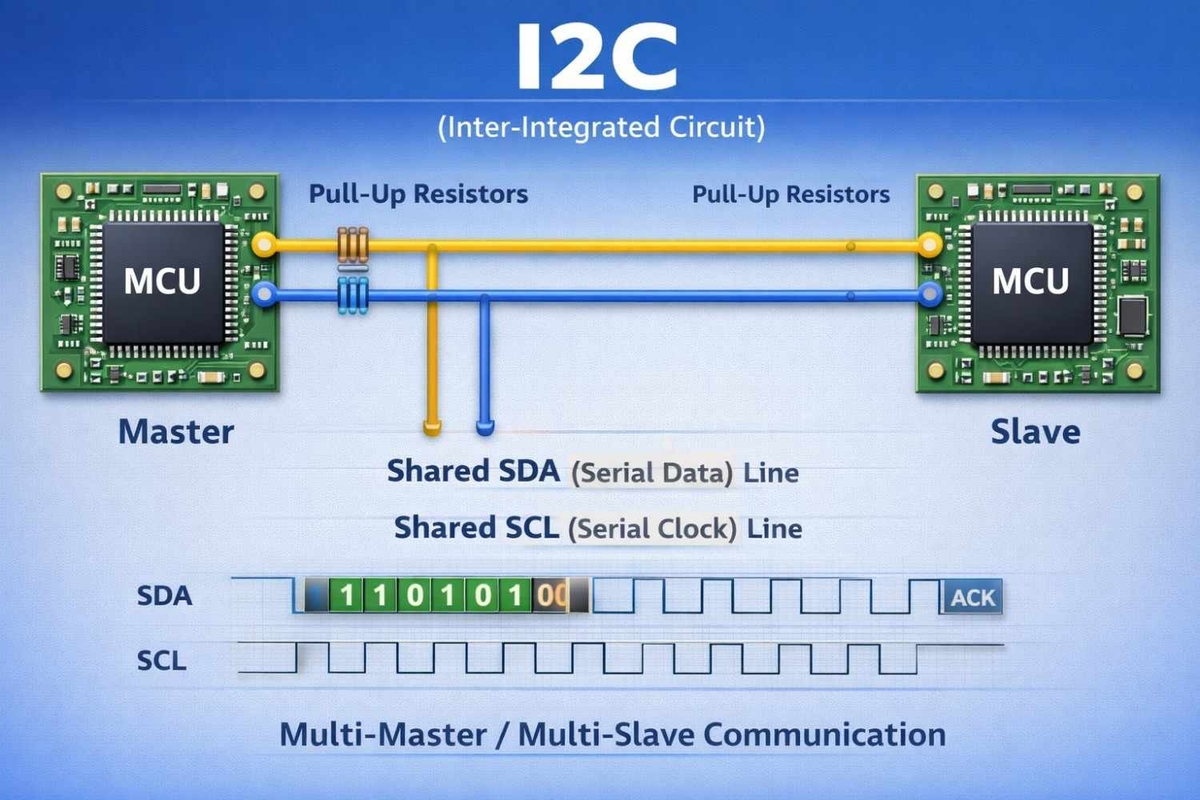

3. I2C (Inter-Integrated Circuit)
I2C (Inter-Integrated Circuit) er en synkron kommunikationsprotokol Anvendes i vid udstrækning i indlejrede systemer til at forbinde flere enheder ved hjælp af blot to ledninger. Det gør det muligt for flere master- og slaveenheder at kommunikere effektivt ved hjælp af et adressebaseret system.
Vigtigste funktioner:
- Synkron kommunikation (bruger et kloksignal)
- Understøttelse af multi-master og multi-slave
- Bruger kun to ledninger: SDA (data) og SCL (ur)
- Adressebaseret kommunikation (hver enhed har en unik adresse)
- Understøtter flere enheder på samme bus
Anvendelsestilfælde:
- EEPROM og hukommelsesenheder
- RTC-moduler (Real-Time Clock)
- Sensorer (temperatur, luftfugtighed osv.)
- Periferikommunikation ved lav hastighed

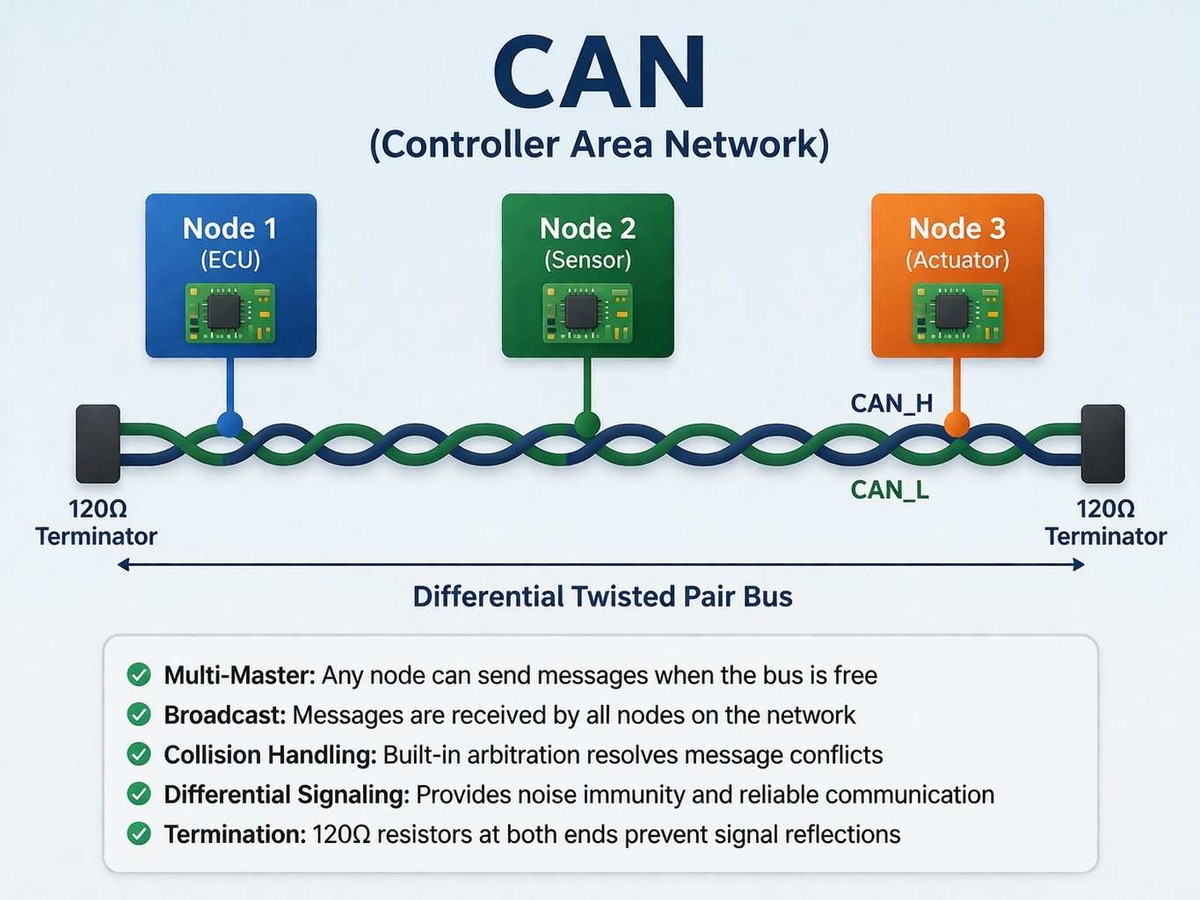

4. CAN (Controller Area Network)
CAN (Controller Area Network) er et robust, meddelelsesbaseret kommunikationsprotokol udbredt i indlejrede systemer, især inden for bilindustrien og industrielle anvendelser. Det gør det muligt for flere mikrocontrollere at kommunikere med hinanden uden behov for en central computer, hvilket gør det særdeles pålideligt til realtidssystemer.
Vigtigste funktioner:
- Multi-master-kommunikation (ingen central styring nødvendig)
- Høj pålidelighed med indbygget fejldetektion og fejlbegrænsning
- Meddelelsesbaseret protokol (ingen enhedsadressering som ved I2C)
- Realtidskommunikation med prioriteret meddelelsesfordeling
- Velegnet til støjende omgivelser
Anvendelsestilfælde:
- Bilkomponenter (elektroniske styreenheder, sensorer, airbags)
- Industriel automatisering og styresystemer
- Robotteknik og produktionssystemer

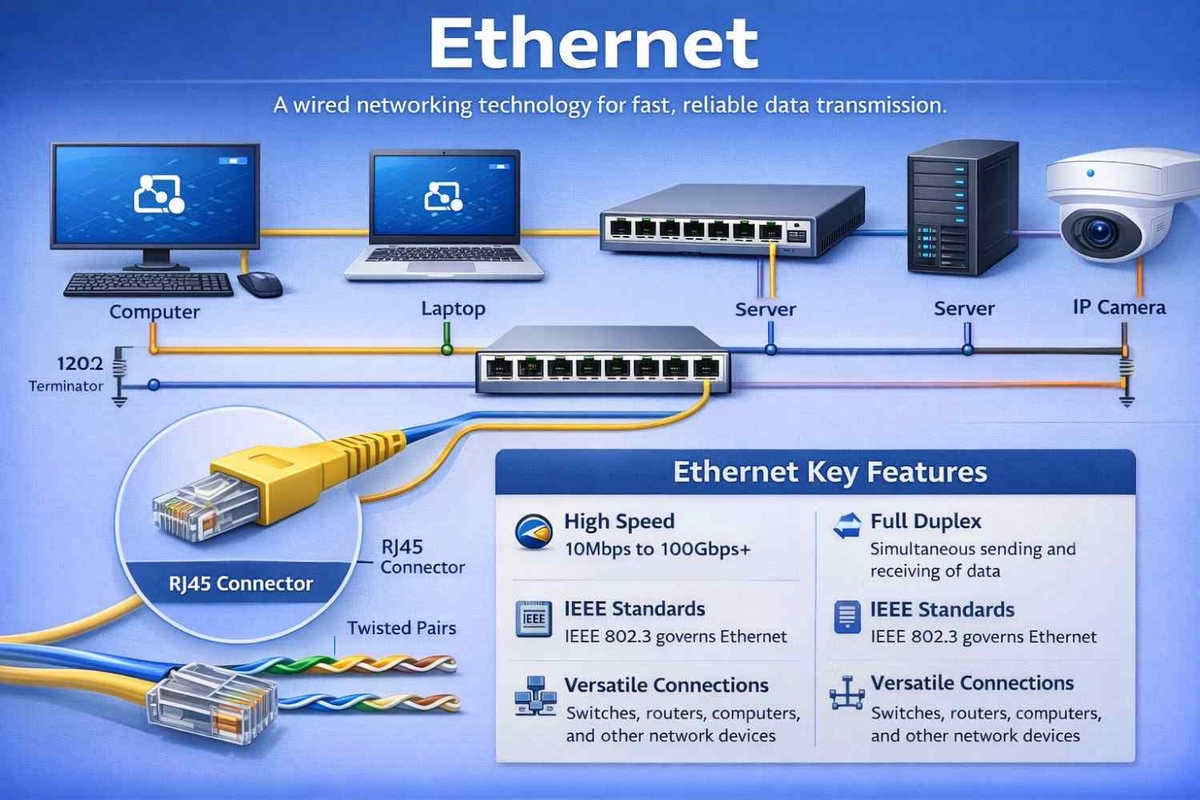

5. Ethernet
Ethernet er et kommunikationsprotokol til højhastighedskabelbaseret kommunikation anvendes i indlejrede systemer, der kræver pålidelig netværksforbindelse og overførsel af store datamængder. Det gør det muligt for enheder at kommunikere via lokale netværk (LAN) og internettet, hvilket gør det ideelt til industrielle og forbundne applikationer.
Vigtigste funktioner:
- Høje dataoverførselshastigheder (op til Gbps)
- Pålidelig og stabil kabelbaseret kommunikation
- Kan skaleres til store netværkssystemer
- Understøtter TCP/IP til internetforbindelse
- Lav latenstid til realtidsapplikationer
Anvendelsestilfælde:
- Industrielt IoT (IIoT) systemer
- Intelligente fabrikker og automatisering
- Netværksforbundne indbyggede enheder
- Dataindsamlings- og overvågningssystemer

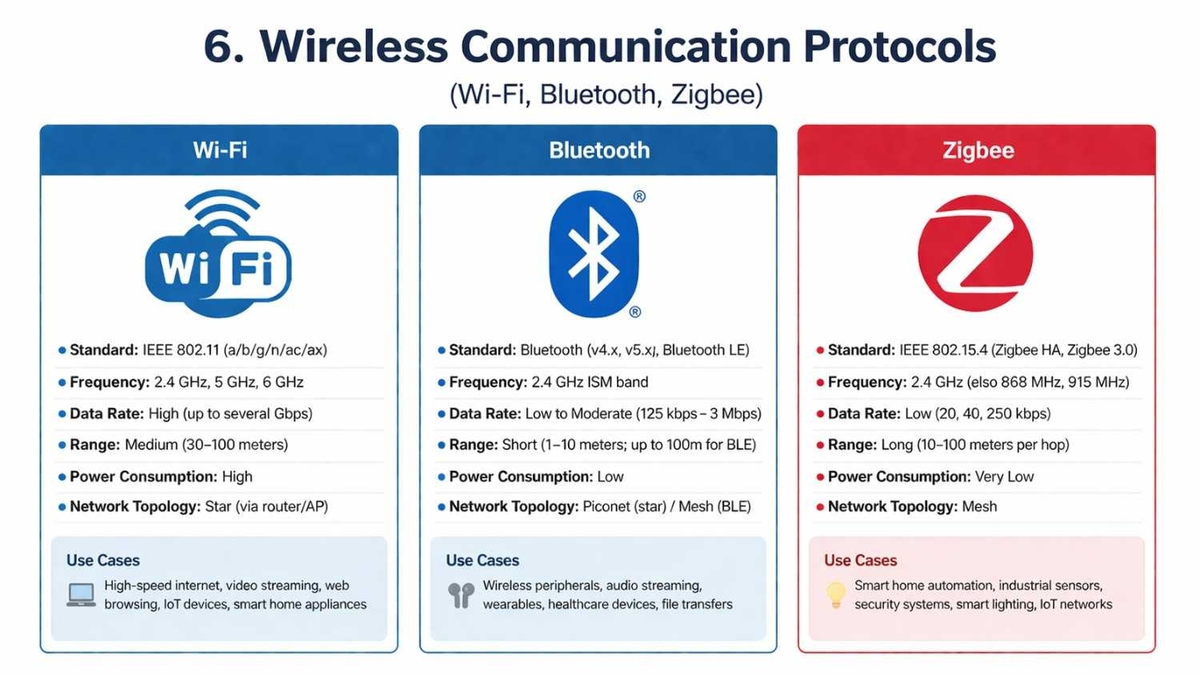

6. Trådløse kommunikationsprotokoller (Wi-Fi, Bluetooth, Zigbee)
Trådløse kommunikationsprotokoller i indlejrede systemer gør det muligt for enheder at kommunikere uden fysiske forbindelser, hvilket gør dem uundværlige for moderne anvendelser som IoT, smarte hjem og bærbar teknologi. Disse protokoller sikrer fleksibilitet, skalerbarhed og fjernforbindelse på tværs af en bred vifte af enheder.
Vigtigste funktioner:
- Trådløs kommunikation (ingen kabler nødvendige)
- Fleksibel og nem implementering
- Understøtter fjernkommunikation og kommunikation i realtid
- Kan skaleres til store netværk af tilsluttede enheder
- Rækkevidden og strømforbruget varierer afhængigt af protokollen
Almindelige typer:
- Wi-Fi – Højhastighedskommunikation med internetforbindelse
- Bluetooth – Kortdistancekommunikation med lavt strømforbrug til personlige enheder
- Zigbee – Strømbesparende mesh-netværk til IoT-applikationer
Anvendelsestilfælde:
- Intelligente systemer til hjemmestyring
- Bærbare enheder og sundhedsudstyr
- IoT og anvendelser inden for smarte byer
- Trådløse sensornetværk
Sammenligning af kommunikationsprotokoller i indlejrede systemer
- UART — Type: Kablet; Hastighed: Lav (~1 Mbps); Kompleksitet: Lav; Afstand: Kort; Strømforbrug: Lavt; Typiske anvendelsesområder: Fejlfinding, GPS, Bluetooth-moduler
- SPI — Type: Kablet; Hastighed: Høj (10+ Mbps); Kompleksitet: Medium; Afstand: Kort; Strømforbrug: Medium; Typiske anvendelsesområder: Sensorer, skærme, SD-kort
- I2C — Type: Kablet; Hastighed: Medium (100 kbps–3,4 Mbps); Kompleksitet: Lav; Afstand: Kort; Strømforbrug: Lavt; Typiske anvendelsesområder: EEPROM, RTC, flere perifere enheder
- CAN — Type: Kablet; Hastighed: Medium (1 Mbps); Kompleksitet: Høj; Afstand: Medium; Strømforbrug: Medium; Typiske anvendelsesområder: Bilindustrien, industriel styring
- Ethernet — Type: Kablet; Hastighed: Meget høj (100 Mbps–1 Gbps+); Kompleksitet: Høj; Afstand: Lang; Strømforbrug: Højt; Typiske anvendelsesområder: Industrielt IoT, netværk
- Trådløs — Type: Trådløs; Hastighed: Varierer; Kompleksitet: Medium; Rækkevidde: Medium–lang; Strømforbrug: Lavt–medium; Typiske anvendelsesområder: IoT, smarte hjem, bærbare enheder
Kablede kontra trådløse kommunikationsprotokoller i indlejrede systemer
Kommunikationsprotokoller i indlejrede systemer kan groft inddeles i kablede og trådløse protokoller, som hver især byder på unikke fordele afhængigt af anvendelseskravene.
Kablede protokoller
Kablede kommunikationsprotokoller bruger fysiske forbindelser, såsom kabler, til at overføre data mellem enheder.
Fordele:
- Mere pålidelig og stabil kommunikation
- Hurtigere og ensartede dataoverførselshastigheder
- Mindre interferens og støj
- Bedre sikkerhed end ved trådløse forbindelser
Eksempler: UART, SPI, I2C, CAN, Ethernet
Trådløse protokoller
Trådløse kommunikationsprotokoller muliggør dataoverførsel uden fysiske forbindelser, hvilket gør dem ideelle til moderne og distribuerede systemer.
Fordele:
- Fleksibel og nem at implementere
- Kan skaleres til store netværk
- Understøtter fjernkommunikation
- Reducerer kompleksiteten i ledningsføringen
Eksempler: Wi-Fi, Bluetooth, Zigbee
Vigtigste forskel
Kablede protokoller tilbyder større pålidelighed og hastighed, mens trådløse protokoller giver større fleksibilitet og skalerbarhed, hvilket gør begge dele uundværlige i moderne indlejrede systemer.
Nye kommunikationsteknologier i indlejrede systemer
Moderne indlejrede systemer udvikler sig i takt med avancerede kommunikationsteknologier:
5G-teknologi
5G ændrer kommunikationen i indlejrede systemer ved at tilbyde ultrahurtig dataoverførsel og ekstremt lav forsinkelse. Med hastigheder på op til gigabit pr. sekund og en forsinkelse på så lidt som millisekunder muliggør 5G realtidsapplikationer såsom selvkørende køretøjer, fjernbehandling og industriel automatisering.
Tingenes internet (IoT)
Tingenes internet (IoT) gør det muligt for indbyggede systemer at oprette forbindelse, kommunikere og udveksle data via internettet. Dette muliggør intelligent automatisering, fjernovervågning og forebyggende vedligeholdelse i anvendelsesområder som smarte hjem, industrielt IoT og forbundne enheder.
LoRaWAN
LoRaWAN (Long Range Wide Area Network) er et kommunikationsprotokol med lavt strømforbrug og lang rækkevidde udviklet til IoT-implementeringer i stor skala. Den er ideel til anvendelsesområder som intelligent landbrug, miljøovervågning og infrastruktur i smarte byer, hvor enhederne skal fungere over lange afstande med et minimalt strømforbrug.
Disse nye teknologier erstatter ikke traditionelle kommunikationsprotokoller som UART, SPI og CAN, men derimod ved at supplere dem for at skabe hybride kommunikationsmodeller i moderne indlejrede systemer.
Fremtiden for kommunikationsprotokoller i indlejrede systemer
Fremtiden for kommunikation i indlejrede systemer vil blive drevet af fremskridt inden for konnektivitet, intelligens og energieffektivitet. I takt med at systemerne bliver mere komplekse og indbyrdes forbundne, vil moderne kommunikationsprotokoller udvikle sig for at understøtte en hurtigere, smartere og mere pålidelig dataudveksling.
Vigtige tendenser:
- Hybridkommunikationsmodeller, der kombinerer 5G, IoT og LoRaWAN
- AI-drevet kommunikationsoptimering for effektiv datarouting
- Forbedrede sikkerhedsprotokoller til beskyttelse af tilsluttede enheder
- Kommunikation med ekstremt lavt strømforbrug til batteridrevne systemer
Disse fremskridt vil fremme innovation på tværs af brancher som sundhedssektoren, transportsektoren, smarte byer og industriel automatisering og dermed muliggøre mere skalerbare, effektive og intelligente indlejrede systemer.
Konklusion
Kommunikationsprotokoller i indlejrede systemer spiller en afgørende rolle for at muliggøre problemfri og pålidelig dataudveksling mellem enheder. Fra traditionelle protokoller som UART, SPI og I2C til avancerede teknologier som 5G, IoT og LoRaWAN udvikler den indlejrede kommunikation sig løbende for at imødekomme de moderne krav til forbindelsesmuligheder.
Ved at forstå de forskellige kommunikationsprotokollers styrker og begrænsninger kan udviklere vælge den løsning, der passer bedst til deres applikationer. Dette sikrer udviklingen af effektive, skalerbare og fremtidssikrede indlejrede systemer, der kan danne grundlag for næste generations teknologier.
For organisationer, der ønsker at implementere avancerede integreret kommunikationsløsnings, Monarch Innovation tilbyder ekspertise inden for udvikling af skalerbare og højtydende systemer, der er skræddersyet til den moderne industris behov.
Ofte stillede spørgsmål
Hvad er kommunikationsprotokoller i indlejrede systemer?
Det er regler, der fastlægger, hvordan data overføres mellem enheder i et indlejret system.
Hvilken kommunikationsprotokol er den hurtigste?
SPI og Ethernet er blandt de hurtigste protokoller, der anvendes i indlejrede systemer.
Hvad er forskellen mellem SPI og I2C?
SPI er hurtigere og bruger flere ledninger, mens I2C er langsommere, men bruger færre ledninger og understøtter flere enheder.
Hvorfor er kommunikationsprotokoller vigtige?
De sikrer pålidelig, effektiv og fejlfri dataoverførsel i indlejrede systemer.
