Hvad er teknisk tegning?

Teknisk tegning, også kendt som tegningsarbejde eller teknisk design, fungerer som et visuelt sprog til formidling af komplekse oplysninger vedrørende design, specifikationer og instruktioner. Den fungerer som en bro mellem ingeniører, designere og producenter og udgør en detaljeret vejledning til udvikling og realisering af produkter, konstruktioner og systemer. Uanset om der er tale om en tegning af en skyskraber eller et skema over et elektronisk kredsløb, spiller den en afgørende rolle for at sikre nøjagtighed, klarhed og konsistens gennem hele design- og produktionsprocessen.

Typer af tekniske tegninger

Ortografisk projektion

Ortografisk projektion, den grundlæggende teknik inden for teknisk tegning, går ud på at gengive tredimensionelle objekter i to dimensioner. Denne metode anvender flere visninger, herunder forfra-, ovenfra-, side- og snitvisninger, for at give et omfattende billede af objektets form og dimensioner. Ved at præsentere forskellige perspektiver giver ortografisk projektion ingeniører og producenter mulighed for at visualisere og analysere objektet fra forskellige vinkler, hvilket sikrer en præcis fortolkning og udførelse.

Isometrisk tegning

Isometrisk tegning giver en forenklet, men alligevel realistisk gengivelse af tredimensionelle objekter. I modsætning til ortografisk projektion, der opretholder streng geometrisk nøjagtighed, afbilder isometriske tegninger objekter i en vinkel på 30 grader i forhold til de vandrette akser, hvilket skaber en illusion af dybde uden forvrængning. Denne type tegning anvendes ofte i arkitektoniske visualiseringer, industrielt produktdesign og tekniske illustrationer, hvor den udgør en visuelt tiltalende måde at fremvise komplekse strukturer og samlinger på.

Perspektivtegning

Perspektivtegning anvender forkortning og forsvindingspunkter til at skabe realistiske gengivelser af objekter, som de fremstår i et tredimensionelt rum. I modsætning til ortografiske og isometriske tegninger, der fokuserer på præcise mål, lægger perspektivtegninger vægt på visuel dybde og realisme. Denne teknik er meget udbredt inden for arkitektonisk visualisering, indretningsdesign og kunstneriske illustrationer, hvor den giver designere mulighed for at formidle rumlige forhold og atmosfæriske effekter med præcision og flair.

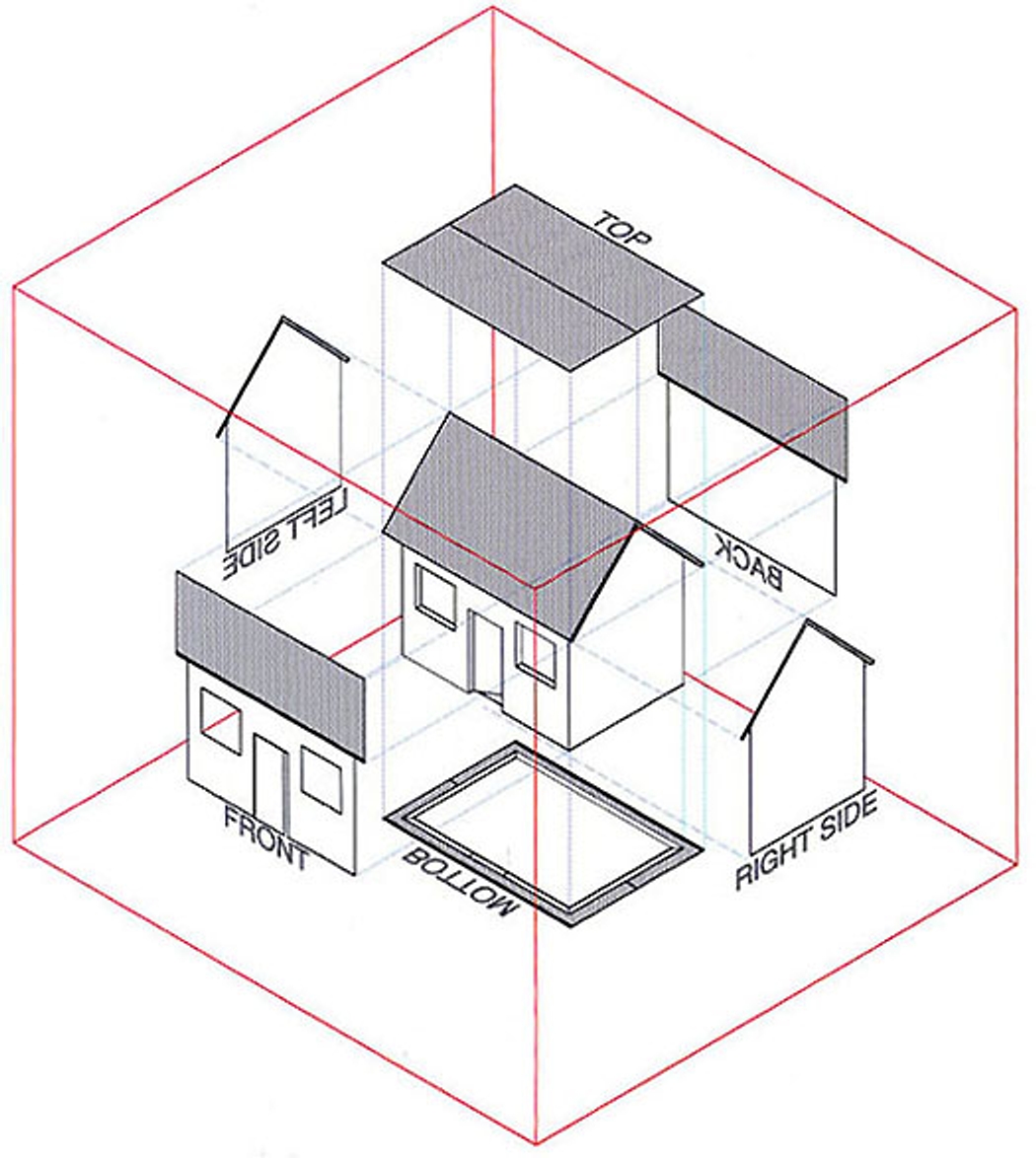

Diagram med et hus og en firkantet kasse, vist i ortografisk projektion

Orthografisk projektion – Billedkilde: https://www.designingbuildings.co.uk/wiki/

Samlingstegning

En samlingstegning giver et detaljeret overblik over, hvordan de enkelte komponenter passer sammen og danner en større samling eller et produkt. Den indeholder eksploderede tegninger, delelister og samlevejledninger, der skal vejlede i konstruktions- eller fremstillingsprocessen. Samlingstegninger er afgørende for at sikre korrekt justering, pasform og funktionalitet i mekaniske og strukturelle systemer og fungerer som en plan for samlings- og vedligeholdelsesprocedurer.

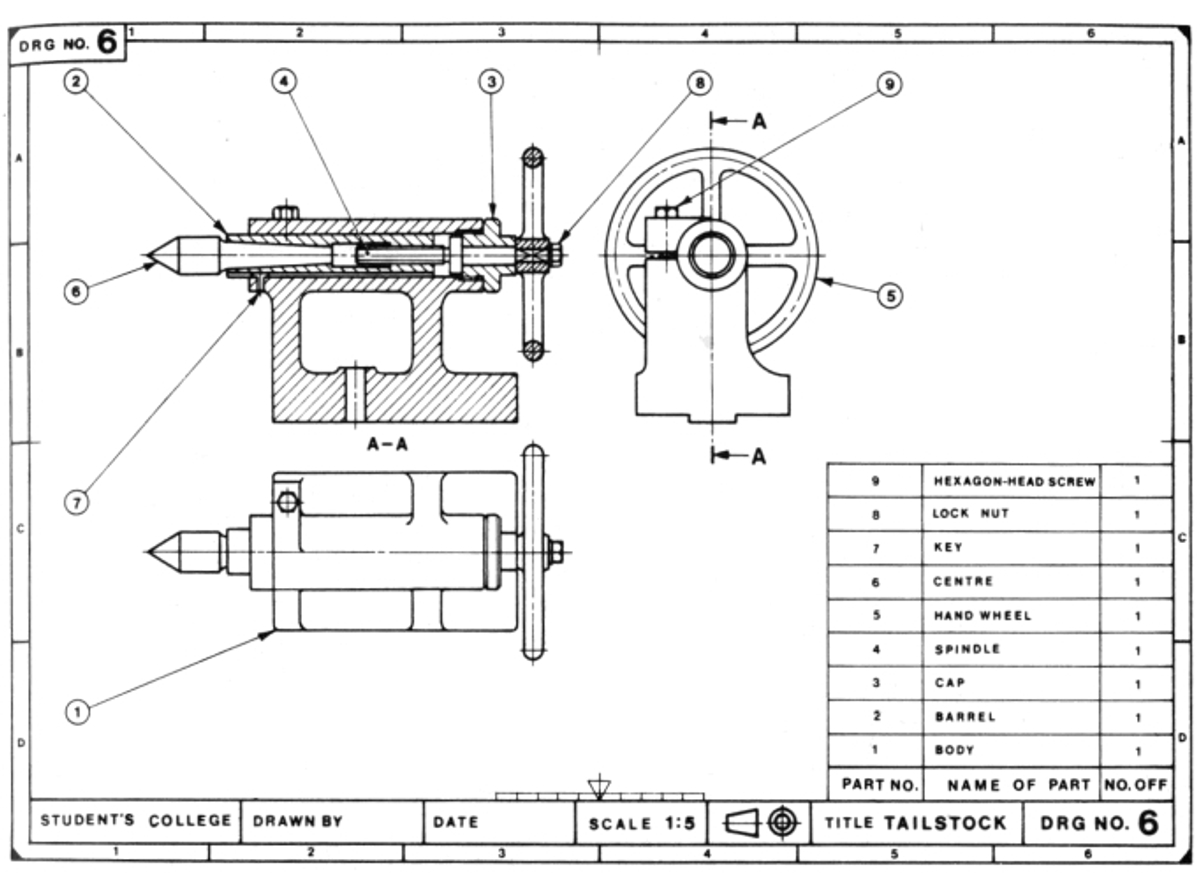

Samlingstegning af en mærket hydraulisk maskine, der viser dens forskellige dele og komponenter.

Skematisk samlingstegning. Billedkilde: https://www.designingbuildings.co.uk/wiki/

Elektrisk skema

Elektriske skemaer og tegninger illustrerer forbindelser og komponenter i elektriske kredsløb ved hjælp af standardiserede symboler. Disse tegninger fungerer som en visuel vejledning til projektering, fejlfinding og reparation af kredsløb inden for forskellige anvendelsesområder, herunder elektronik, automatisering og elsystemer. Elektriske skemaer formidler oplysninger såsom komponentplacering, ledningsforbindelser og kredsløbets funktionalitet, hvilket gør det muligt for ingeniører og teknikere at forstå og håndtere elektriske systemer effektivt.

En tabel med elektriske komponenter og printkort til design og tegning af elektriske skemaer

Elektrisk skematisk tegning

Arkitekttegning

Arkitekttegninger omfatter en række tegninger, der anvendes til at designe og opføre bygninger og konstruktioner. Dette omfatter grundplaner, facadetegninger, snit og anlægsplaner, som illustrerer rumlige forhold, dimensioner og æstetiske detaljer. Arkitekttegninger fungerer som et kommunikationsredskab mellem arkitekter, ingeniører, entreprenører og bygherrer og styrer hele byggeprocessen fra idéudvikling til indflytning.

Bylandskab afbildet i en arkitekttegning, der viser bygninger og skyskrabere

Arkitekttegning

Teknikker og standarder

Udarbejdelsen af tekniske tegninger bygger på forskellige teknikker og standarder, der skal sikre nøjagtighed, ensartethed og kompatibilitet på tværs af forskellige brancher og anvendelsesområder. Internationale organisationer såsom Den Internationale Standardiseringsorganisation (ISO) og American Society of Mechanical Engineers (ASME) fastlægger retningslinjer og standarder for udarbejdelsen af tekniske tegninger.

ISO 128 indeholder generelle regler for udførelse af tekniske tegninger, der finder anvendelse inden for maskinteknik, byggeri, arkitektur og skibsbygning. Standarden fastlægger principper for linjetyper, dimensionering og notation, hvilket sikrer ensartethed og klarhed i den tekniske kommunikation.

ASME Y14.5 fastlægger standarder for dimensionering og tolerancer, som er afgørende aspekter af teknisk tegning, der sikrer, at mekaniske komponenter passer korrekt, har den rette form og fungerer efter hensigten. Disse standarder bidrager til at forhindre fejl og uoverensstemmelser i fremstillingsprocesserne og forbedrer dermed effektiviteten og kvalitetskontrollen.

Anvendelsesområder og brancher

Tekniske tegninger finder anvendelse på tværs af forskellige brancher, lige fra luftfarts- og bilindustrien til elektronik og byggebranchen. Inden for luftfartsindustrien bruges de til at designe flykomponenter og -systemer, hvilket sikrer sikkerhed, ydeevne og overholdelse af lovgivningen.

Inden for design og fremstilling af biler spiller det en afgørende rolle i prototypeproduktion, værktøjsfremstilling og produktionsprocesser, hvor det styrer udviklingen af køretøjer og deres komponenter fra idé til samlebånd.

Inden for elektronik og elektroteknik letter tekniske tegninger udformningen og samlingen af kredsløb, styresystemer og elektroniske apparater, hvilket baner vejen for innovation og teknologisk fremskridt.

byggeri og arkitektur; det danner grundlag for planlægning, opførelse, bygningsdesign og -tegning samt infrastrukturprojekter og leverer detaljeret dokumentation af konstruktionsmæssige, mekaniske og elektriske systemer.

Teknisk tegnings historie

Det har en rig historie, der strækker sig flere århundreder tilbage, og som har udviklet sig i takt med fremskridtene inden for videnskab, ingeniørvidenskab og arkitektur. Teknisk tegning har sine rødder i gamle civilisationer som Mesopotamien, Egypten og Grækenland, hvor de tidlige ingeniører og arkitekter anvendte enkle tegninger til at planlægge og opføre monumentale bygninger som pyramider og templer.

I renæssancen var kunstnere og opfindere som Leonardo da Vinci banebrydende i brugen af detaljerede tekniske skitser til at udforske videnskabelige principper og ingeniørmæssige koncepter. Da Vincis notesbøger er kendt for deres indviklede diagrammer og illustrationer, der viser hans visionære ideer og innovationer inden for områder, der spænder fra anatomi til luftfart.

I det 19. århundrede medførte den industrielle revolution betydelige fremskridt inden for tekniske tegneværktøjer og -teknikker. Opfindelsen af mekaniske blyanter, linjalpenne og præcisionsinstrumenter gjorde det muligt for ingeniører og tegnere at udarbejde yderst nøjagtige og detaljerede tegninger med en hidtil uset effektivitet.

I det 20. århundrede opstod CAD-software (Computer-Aided Design), hvilket revolutionerede måden, hvorpå tekniske tegninger udarbejdes, redigeres og deles. CAD-teknologien, der oprindeligt blev udviklet til luftfarts- og bilindustrien, spredte sig hurtigt til en lang række sektorer og gav designere og ingeniører effektive værktøjer til digital tegning og modellering.

I dag udvikler faget sig fortsat i takt med de digitale teknologier, hvor innovationer som 3D-modellering, virtual reality (VR) og augmented reality (AR) er med til at omforme design- og visualiseringsområdet. Trods disse fremskridt er principperne for teknisk tegning stadig forankret i præcision, klarhed og kommunikation og udgør dermed et tidløst fundament for innovation og kreativitet.

Fremtidige tendenser inden for teknisk tegning

Når vi ser fremad, er der flere tendenser og udviklinger, der ser ud til at komme til at præge fremtiden inden for teknisk tegning:

  • Integration af AI og maskinlæring: Kunstig intelligens (AI) og maskinlæringsalgoritmer indbygges i stigende grad i CAD-software, hvilket muliggør automatiserede opgaver såsom dimensionering, mønstergenkendelse og designoptimering. Disse intelligente funktioner strømliner tegningsprocessen og øger produktiviteten, så designere kan fokusere på opgaver på et højere niveau og kreativ problemløsning.
  • Cloudbaserede samarbejdsplatforme: Cloudbaserede samarbejdsplatforme muliggør samarbejde og kommunikation i realtid mellem spredte teams bestående af designere, ingeniører og interessenter. Disse platforme muliggør problemfri deling af tekniske tegninger, udveksling af feedback og versionsstyring, hvilket fremmer effektiv projektledelse og beslutningstagning.
  • Fremskridt inden for 3D-print: Den hurtige udvikling inden for 3D-printteknologi åbner op for nye muligheder inden for prototyper, produktion og produktudvikling. Tekniske tegninger spiller en afgørende rolle i arbejdsgangene inden for 3D-print, da de udgør grundlaget for at skabe komplekse og funktionelle objekter lag for lag. I takt med at 3D-print udvikler sig, vil standarder og praksis tilpasses for at imødekomme denne banebrydende teknologi.
  • Integration af virtuel og udvidet virkelighed: Teknologier inden for virtuel virkelighed (VR) og udvidet virkelighed (AR) revolutionerer den måde, designere visualiserer og interagerer på. VR- og AR-applikationer giver brugerne mulighed for at fordybe sig i virtuelle miljøer, manipulere 3D-modeller og simulere scenarier fra den virkelige verden, hvilket forbedrer forståelsen af designet og brugeroplevelsen.
  • Bæredygtighed og grønt design: I takt med den stigende fokus på bæredygtighed og miljøbevidsthed udvikler virksomhedens praksis sig i retning af at prioritere miljøvenlige designprincipper og materialer. Begreber som livscyklusvurdering (LCA), cradle-to-cradle-design og biomimik påvirker udformningen og udførelsen af tekniske tegninger og fremmer ansvarlig innovation og ressourcebevarelse.

Konklusion

Teknisk tegning er afgørende for at kunne omsætte ideer til virkelighed inden for ingeniørarbejde, arkitektur og produktion. Virksomheder som Monarch Pvt. Ltd. går forrest med deres fokus på innovation og topkvalitet. Ved at tage nye teknologier og tendenser til sig inspirerer de til fremskridt og er med til at forme fremtiden for teknisk tegning. Sammen kan vi fortsætte med at flytte grænser og skabe en lysere fremtid for os alle.

Ofte stillede spørgsmål

Hvad er de 5 dele af teknisk tegning?
De fem hoveddele af en teknisk tegning er titelblokken, tegningsrammen, hovedtegningen (herunder visninger og detaljer), målangivelser og anmærkninger. Disse elementer giver tilsammen en omfattende beskrivelse af det afbildede objekt eller den afbildede konstruktion.
Er teknisk tegning svært?
Teknisk tegning kan i starten være en udfordring på grund af dets præcisionskrav og behovet for opmærksomhed på detaljer. Men med øvelse, tålmodighed og den rette vejledning kan mange mennesker lære at mestre teknisk tegning.
Hvem bruger tekniske tegninger?
Ingeniører, arkitekter, designere, producenter og tegnere bruger i vid udstrækning tekniske tegninger inden for deres respektive fagområder til at formidle præcise oplysninger om objekter og konstruktioner.
Hvad er de 6 kategorier inden for teknisk tegning?
De seks kategorier af tekniske tegninger omfatter: ortografisk projektion, isometrisk projektion, perspektivprojektion, snittegning, eksploderet tegning og skematiske diagrammer
Hvorfor er tekniske tegninger vigtige?
Tekniske tegninger giver detaljerede visuelle oplysninger, der er afgørende for kommunikation, fremstilling og forståelse af komplekse objekter og konstruktioner.
